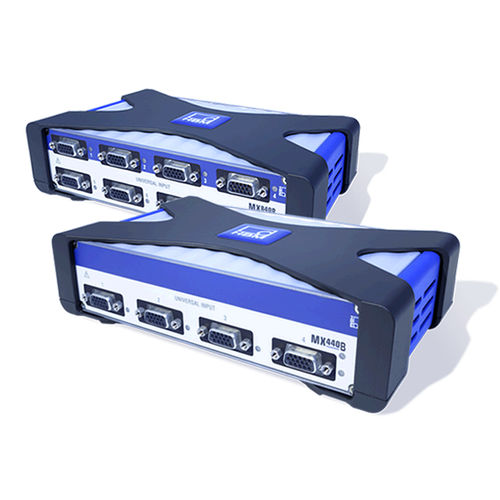

Benchtop-Datenerfassungssystem QuantumX MX series

Ethernet

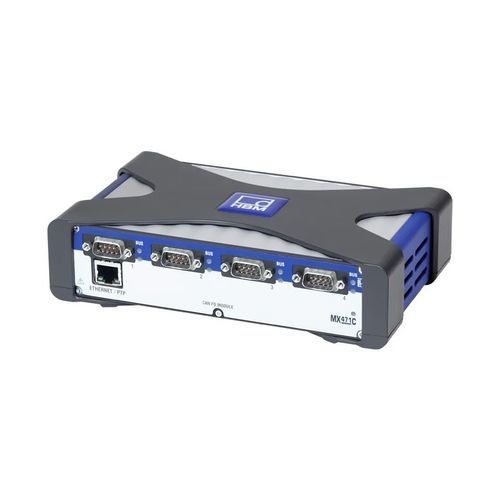

Quantumx MX471C - CAN FD unter Kontrolle für mobile und Prüfstandstests Das QuantumX CAN FD-Busmodul MX471C ermöglicht Ihnen die gleichzeitige Integration von bis zu vier CAN- oder CAN FD-Netzwerken in das QuantumX-Datenerfassungssystem und kann auf beliebig viele Module erweitert werden. Das Modul ist in der Lage, beliebige Signale von CAN FD, CAN, CCP, xCP-on-CAN/FD, J1939, ISOBUS oder CANopen zu empfangen und eignet sich in Kombination mit analogen Messeingangsmodulen und dem Datenrekorder ideal als CAN FD-Rekorder für Ihre mobile Fahrzeugtest- oder Flottenüberwachungsaufgabe. Dabei können alle Signale als Rohsignalstrom erfasst und in einer PC- oder Rekorder-Software dekodiert werden. Alle erfassten Signale können auch in Echtzeit dekodiert und an einen analogen Spannungsausgang (MX878B) oder z.B. an einen Ethernet-basierten Feldbus (CX27C) zur Prüfstandsintegration übertragen werden. Der leistungsstarke CAN-Gateway-Modus des Moduls ermöglicht Ihnen die Übertragung von bis zu 200 analogen Eingangssignalen an Ihr Automatisierungssystem und damit die einfache Integration neuer Geräte in Ihren bestehenden Prüfstand oder in einen mobilen Rekorder oder ein Prüfgerät. Dabei können alle Signale in Echtzeit kodiert werden, was niedrigste Latenzen < 1 ms ermöglicht. MX471C arbeitet auch als Ethernet-Gateway. So kann jedes Signal von direkt angeschlossenen MX-Modulen auf das Ethernet und zu einem PC oder Recorder übertragen werden. Zusätzlich können Nachrichten bei Bedarf aufgeteilt und wieder zusammengesetzt werden, so dass z.B. der Aufbau eines CAN-2-CAN-Gateways möglich ist.
