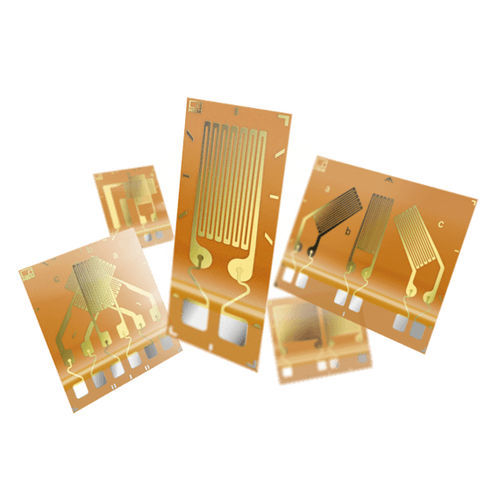

Widerstand-Dehnungsmessstreifen M series

Rosettenformlinearfür Beanspruchungs - Analyse

Die Dehnungsmessstreifen (DMS) der M-Serie sind als Folien-DMS für die Spannungsanalyse von Materialien mit hoher Dauerfestigkeit geeignet, zum Beispiel von Faserverbundstoffen. Damit sind sie auch in der Produktentwicklung etwa in der Aerospace- oder Sportartikelbranche einsetzbar. Dehnungsmessstreifen der M-Serie überzeugen zudem durch einen sehr großen Temperaturbereich. Dank des sehr guten Dauerschwingverhaltens sind Messungen mit den DMS der M-Serie extrem häufig wiederholbar, auch bei großen Dehnungen. Eigenschaften wie unterschiedliche Geometrien, Widerstände und Messgitterlängen lassen sich zum idealen DMS kombinieren – mehr als 36 Vorzugstypen sind sofort ab Lager lieferbar. Temperaturbereich: -200 bis +300 °C Belastungszyklen: bis zu 10 Millionen bei einer Dauerschwingbelastung von +/- 2000 µm/m Messgitterlängen: 1,5 bis 6 Millimeter Bei uns erhalten Sie Folien-DMS in unterschiedlichen Geometrien und Größen, jeweils mit Temperaturganganpassung für folgende Werkstoffe: Ferritischer Stahl (10,8 ppm/K; 6,0 ppm/°F); Kennziffer für die Temperaturganganpassung: 1 Aluminium (23 ppm/K; 12,8 ppm/°F); Kennziffer für die Temperaturganganpassung: 3 Austenitischer Stahl (16 ppm/K; 8,9 ppm/°F); Kennziffer für die Temperaturganganpassung: 5 Quarzglas/Komposit (0,5 ppm/K; 0,3 ppm/°F); Kennziffer für die Temperaturganganpassung: 6 Titan und Grauguss (9 ppm/K; 5,0 ppm/°F); Kennziffer für die Temperaturganganpassung: 7 Kunststoff (65 ppm/K; 36,1 ppm/°F); Kennziffer für die Temperaturganganpassung: 8 Molybdän (5,4 ppm/K; 3,0 ppm/°F); Kennziffer für die Temperaturganganpassung: 9
