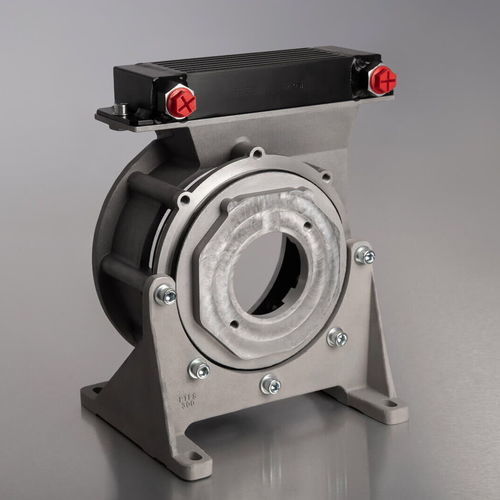

Pumpenträger PTÖK

mit Ölkühler

Pumpenträger fungieren als Verbindungselemente zur Zentrierung zwischen Motor und Hydraulikpumpe.

Die Pumpenträger von HBE sind in Aluminium, Grauguss, Stahl und rostfreiem Edelstahl erhältlich. Zusätzliche Sonderausführungen für Industriemotoren runden das Lieferspektrum ab.

Wir führen Pumpenträger der unterschiedlichsten Baugrößen und Bauformen entsprechend der VDMA-Richtlinie bzw. Motornorm nach IEC und US Nema Standard mit allen passenden Zubehörteilen.

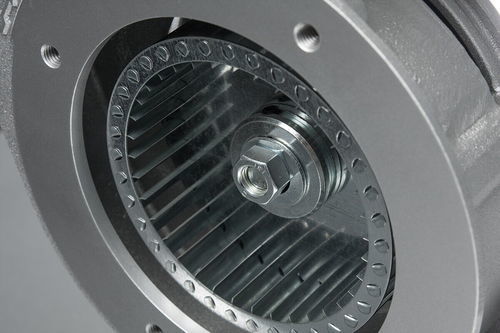

Die Pumpenträger mit integriertem Öl-Luft-Kühler der Serie PTÖK erreichen eine hohe Kühlleistung bei geringem Schalldruckpegel auf kleinstem Einbauraum. Hierbei ist kein zusätzlicher Kühlkreislauf notwendig.

Technische Daten

• Baureihe für Elektromotoren 0,55 – 22 kW (IMB 5 / IMB 35 / IMV 1)
• Geräuschdämpfende Ausführung Form B
• Kühlleistung 0,95 – 5,15 kW
• 4 Baureihen lieferbar (ø200 – ø350)
• Alle Pumpenträgerlängen entsprechen der Richtlinie VDMA 24561
• Nachträglicher Austausch eines Standardpumpenträgers in einen Pumpenträger mit Ölkühlung aufgrund identischer Einbaulängen jederzeit problemlos möglich
• Einsatz sowohl horizontal – IMB 5 / IMB 35 – als auch vertikal – IMV 1 – möglich
• Fußflansche Serien PTFL und PTFS nach VDMA 24561 montierbar

• Geeignet als Rücklauf- oder als Leckölkühler
• Keine Elektroinstallation notwendig
• Wartungsfreundlich durch einfachen Ein- und Ausbau des Kühlelements
• Robustes Kühlelement für mehr Sicherheit bei Druckspitzen
• Aufgrund standardmäßiger Dämpfung ist eine Reduzierung des Schallpegels bis zu 6 dB (A) möglich
