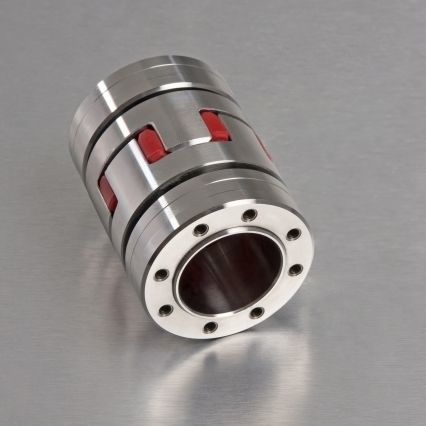

Elastische Kupplung SOFTEX® ES

für MotorenWellefür Kraftübertragungen

Die drehelastischen Softex® Kupplungen sind wartungsfrei und besitzen gute dynamische Eigenschaften. Unterschiedliche Elastomer-Härten der Zahnkränze ermöglichen höhere Drehmomente bei gleicher Kupplungsgröße.

Erhältlich sind die Antriebskupplungen als Softex® FA Flanschkupplungen, als Softex® TL mit Klemmbuchse, Softex® Split mit Sollbruchstelle und als Softex® ES spielfreie Ausführung.

Die spielfreie Kupplungen der Serie Softex® ES eignet sich als reibschlüssige und spielfreie Wellenverbindungen mit geringen Schwungmomenten besonders für Linear-, Positionier- oder Servoantriebe. Auch erhältlich in Klemmringausführung für Spindelantriebe in Werkzeugmaschinen.

Technische Daten

• Unter Vorspannung spielfreie Wellenverbindung
• 3-teilige axial steckbare Ausführung
• Einfache Blindmontage, keine zeitaufwändige Verschraubung
• Kleine Baumaße – geringe Schwungmomente
• Wartungsfrei, einfache optische Prüfung
• Verschiedene Elastomerhärten der Zahnkränze
• Lieferbar für alle üblichen Wellenabmessungen
• Fertigbohrungen mit ISO-Passung H7, (Klemmnabe F7), Passfedernut ab ø 6 nach DIN 6885 Bl. 1-JS9
• Nabenwerkstoffe: bis Größe 38/45 Aluminium, darüber hinaus Stahl

AUSFÜHRUNG 6.0

• Spielfreie Wellenverbindung bei hohen Reibschlussmomenten
• Geeignet für Servoantriebe, Hauptspindeln von Werkzeugmaschinen oder Antriebe mit hohen
• Drehmomentstößen wie z.B. Pressengetriebe
• Keine Unwuchten durch Passfedernuten oder geschlitzten Klemmelementen
• Hohe Laufruhe auch bei hohen Drehzahlen bis 40 m/s Umfangsgeschwindigkeit
• Auch für EX-Schutz-Einsatz geeignet (Auslegung in Bezug auf Reibschlussmomente beachten)
• Sehr gute Montierbarkeit durch innenliegende Spannschrauben
• ISO-Passung H7 bis ø 50mm, darüber hinaus G7
• Materialien: Nabe = Alu / Klemmring = Stahl alternativ beides in Stahl S355J2

AUSFÜHRUNG 6.0P

• Hochpräzise, spielfreie Wellenverbindung bei hohen Reibschlussmomenten
• Entwickelt für Kurzbohrspindeln an Mehrspindelköpfen in Werkzeugmaschinen (DIN 69002)
• Hohe Laufruhe auch bei hohen Drehzahlen bis 75 m/s Umfangsgeschwindigkeit
• Auch für EX-Schutz-Einsatz geeignet (Auslegung in Bezug auf Reibschlussmomente beachten)
• Sehr gute Montierbarkeit durch innenliegende Spannschrauben
• Zahnkranz mit 98° SH A oder 64° SH D und Bohrung erforderlich
• ISO Passung H6
• Nabe und Klemmring gefertigt aus 42CrMo4
