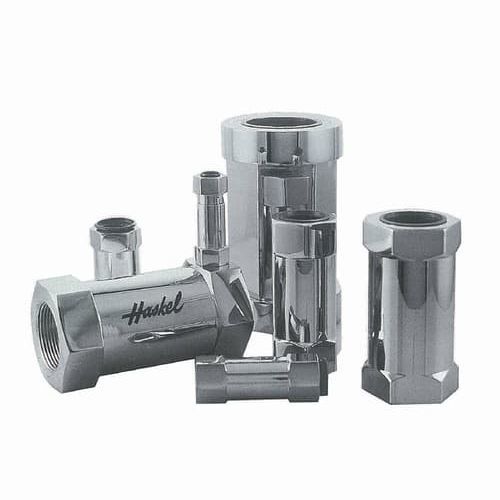

Kugelrückschlagventil 28, 54 series

für LuftGewindeHochdruck

Diese einzigartigen Ventile kombinieren die besten Eigenschaften von Langlebigkeit und positiver Abdichtung und sind durchgängig aus Edelstahl der Serie 316 gefertigt, um die hohe Korrosionsbeständigkeit zu gewährleisten, die in der Chemie-, Verarbeitungs- und Energieerzeugungsindustrie unerlässlich ist. PTFE-Sitzdichtung für positive blasendichte Abdichtung (mit Gas) bei kryogenen Temperaturen bis 190°C (375°F). Dichtungen sind auch für radioaktive Umgebungen oder bis zu 500°F Dampf erhältlich. Für Dampfanwendungen bei höheren Temperaturen können sie auch ohne Weichsitz geliefert werden. Die Größen 1/4" bis 1" verwenden eine Kugel, die größeren Größen (1-1/4", 1-1/2" und 2") verwenden zur Verringerung der Trägheit einen Kegel. Der Öffnungsdruck beträgt 1-4 psi. Größere Ventile können für die Flanschmontage nach Kundenspezifikation bei Sonderbestellungen geliefert werden. Rücksprache mit dem Werk. Halbweich bedeutet, dass die Rückschlagkugel oder der Kegel zunächst auf dem PTFE sitzt, aber nachdem sich das PTFE ein wenig durchbiegt, kommt die Kugel oder der Kegel auf dem Metallsitz zur Ruhe, so dass das PTFE nicht die volle Last des hohen Drucks aufnehmen muss. Die internen Durchgänge haben eine Durchflusskapazität, die mindestens doppelt so groß ist wie die von extra schweren Rohren gleicher Größe, die für den Nenndruck erforderlich wären (siehe CV-Faktor in der Tabelle unten). Typisch für eine gute Haskel-Konstruktion ist die Entfernung der Federn aus dem Strömungsweg. Die größere Feder befindet sich außerhalb des Durchflusses und sorgt lediglich für eine Vorspannung der Scheibe. Die kleinere Feder im Inneren des Käfigs betätigt die Kugel oder den Kegel, aber der Durchfluss, der durch die Käfigfenster geleitet wird, geht völlig an der Feder vorbei. Aus diesem Grund halten die Ventile extrem hohen Stoßbelastungen stand und wurden bei schnellen hohen Stoßbelastungen mit bis zu 2 Millionen Zyklen getestet, ohne zu versagen.
