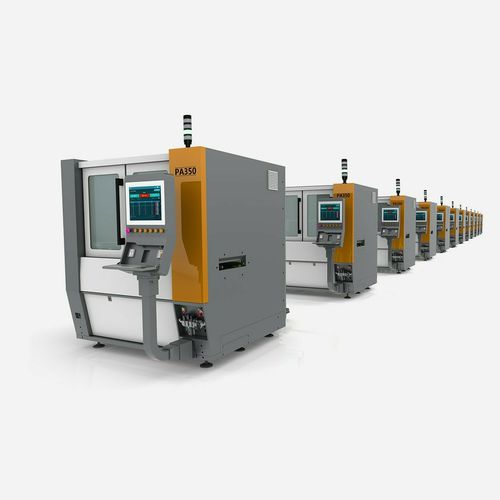

Einpressmaschine für Stifte PA350

automatisch

PCB Einpress-Stift-Bestückungsmaschine Einführung Harmontronics PA350 ist eine Stiftbestückungsmaschine der neuen Generation, mit automatischer Stiftradumschaltung für kontinuierliche Zuführung, das automatische Werkzeugwechselsystem kann 4 Bestückungsköpfe aufnehmen. Einzigartige Nockenmechanik gewährleistet die führende Bestückungsgeschwindigkeit. Die flexiblere Konfiguration der Köpfe hilft dem Kunden, den Durchsatz zu maximieren und die Gesamtkosten über den gesamten Lebenszyklus der Maschine zu senken. Merkmale und Vorteile - Bestückungsrate bis zu 6 Zyklen pro Sekunde - PCB-Größe kann bis zu 350mm*400mm [13.8×15.7 - Wiederholbare Positioniergenauigkeit: ±0,01 mm - PCB-Board-Amboss kann frei programmiert und um ±190° gedreht werden - Messung der Leiterplattendicke - Echtzeit-Überwachung von Bestückungskraft und Abstand - Max.4 Einsteckköpfe Design, kann bis zu 8 verschiedene Pins unterstützen - XYZφfour-axis automatische Kalibrierung - Granit-Portalrahmen, gewährleistet Bestückungsgenauigkeit und Stabilität - CE-Zulassung, und SMEMA-konforme Schnittstelle Spezifikation Maschinenmodell - PA350 Gewicht - Ca. 3000kg Plattenkapazität - 400x350mm[15.7×13.8 Beladung - In-Line Bestückungsrate - 6 Zyklen/Sek Bestückungsköpfe - Optional: 1/2/3/4 Einheiten Antrieb der Bestückungswerkzeuge - Servo Anzahl der Bestückungswinkel pro Werkzeug - ±190° Werkzeugwechsler - Standardkonfiguration Rückplattenwechsler - Standardkonfiguration Rückplattenantrieb - Direktantrieb Servo In-Line/Schnittstelle - Standardkonfig: SMEMA-konform Bildverarbeitungssystem - Standardkonfiguration ESD-geschützte Schutzvorrichtungen - Standardkonfiguration Modem für Ferndiagnose - Standardkonfiguration Bestückungswinkel frei programmierbar - Standardkonfiguration Dreifachbestückung - Standardkonfiguration
