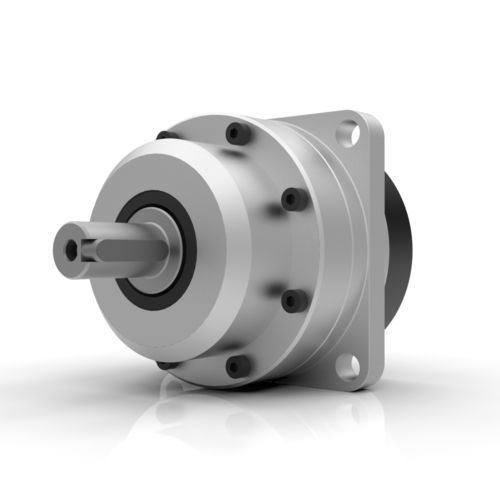

Planetengetriebe HPG-U1Wellkoaxialmit Vollwelle
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Planeten
- Achsenausrichtung
- koaxial
- Wellentyp
- mit Vollwelle
- Drehmoment
- 1 - 5 Nm, 10 - 20 Nm, 20 - 50 Nm, 5 - 10 Nm, 50 - 100 Nm, 100 - 200 Nm, 200 - 500 Nm, 500 - 1000 Nm, 1 - 2 kNm, 2 - 5 kNm
- Anzahl Stufen
- einstufig, Zwei-Stufen
- Leistung
- hohe Effizienz, Hochleistung, mit geringem Spiel, für hohe Belastungen
- Anwendungen
- Welle
- Weitere Eigenschaften
- Spann
- Rotationsgeschwindigkeit
Max: 10.000 rpm
(62.831,85 rad.min-1)Min: 2.500 rpm
(15.707,96 rad.min-1)- Untersetzungsverhältnis
Max: 50 unit
Min: 3 unit
Beschreibung
Das HPG Harmonic Planetary®-Getriebe verfügt über dieselben Hochleistungsspezifikationen wie unsere HPG-Standardserie, jedoch mit einer Eingangswelle für Wellenkupplungen oder für die Verwendung mit einem Motor-Offset mit Riemenantrieb. Wie das HPG verfügt auch dieses Getriebe über einen kontinuierlichen Spielausgleich, der ein geringes Spiel über die gesamte Lebensdauer des Getriebes gewährleistet. Das große Kreuzrollenlager dient als Abtriebsflansch und kann große Lasten mit hoher Momentensteifigkeit aufnehmen. HPG-Planetengetriebe sind mit einem Flanschabtrieb, einer glatten Abtriebswelle oder einer Welle mit Passfeder und Gewindebohrung erhältlich.
Welle Eingang
Verfügbar in 6 Baugrößen
Hoher Wirkungsgrad
Spiel <3 arc-min (<1 arc-min als Option erhältlich)
Hochbelastbares Kreuzrollen-Abtriebslager
---
