Zahnstangengetriebe HPGPlanetenschrägverzahntrechtwinklig
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Planeten, schrägverzahnt
- Achsenausrichtung
- rechtwinklig
- Wellentyp
- mit Vollwelle
- Drehmoment
- 10 - 20 Nm, 20 - 50 Nm, 50 - 100 Nm, 100 - 200 Nm, 200 - 500 Nm, 500 - 1000 Nm, 1 - 2 kNm
- Leistung
- geräuscharm, Hochpräzision
- Weitere Eigenschaften
- Zahnstangen
Beschreibung

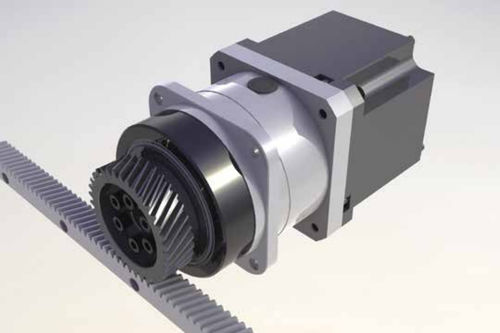

Hochpräzisions-Planetengetriebe Serie HPG + Zahnstange & Ritzel
Hochpräzise schrägverzahnte Zahnstange und Ritzel
Höhere Positioniergenauigkeit
Die Rundlaufgenauigkeit des auf dem Getriebe installierten Ritzels beträgt 15μm oder weniger
Geräusch- und vibrationsarm durch geschliffene schrägverzahnte Zahnstange und Ritzel
Schnelle Spezifikationen
Schrägungswinkel: - 19,5283°
-
Zahnstange: - Induktiv gehärtet und geschliffen
- Modul 2 - Länge: 500 mm, 1000 mm
- Modul 3 - Länge: 500 mm, 1000 mm
-
Ritzel: - Aufgekohlt und geschliffen
- Modul 2 Anzahl der Zähne 35, 40, 45
- Modul 3 Zähnezahl 31, 35, 40
---
