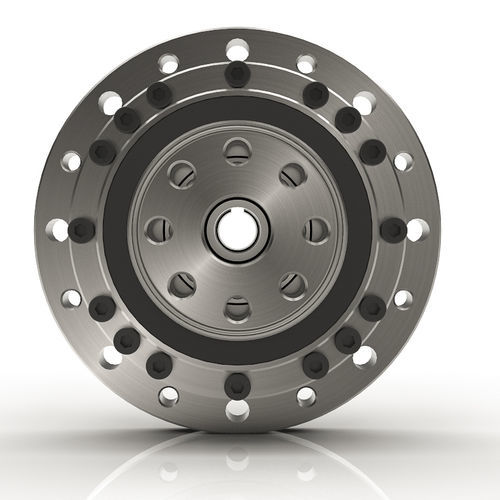

Wellgetriebe CSG-2UH5 - 10 Nm10 - 20 Nm20 - 50 Nm
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Well
- Drehmoment
- 5 - 10 Nm, 10 - 20 Nm, 20 - 50 Nm, 100 - 200 Nm, 50 - 100 Nm, 200 - 500 Nm, 2 - 5 kNm, 1 - 2 kNm, 500 - 1000 Nm, 5 - 10 kNm
- Leistung
- hohe Effizienz, Präzision, Hochdrehmoment, spielfrei
- Anwendungen
- für Industrieanwendung, für Roboter, für die Medizintechnik, für die Automation
- Weitere Eigenschaften
- kompakt
- Rotationsgeschwindigkeit
1.900 rpm, 2.200 rpm, 3.000 rpm, 3.500 rpm
(11.938,05 rad.min-1, 13.823,01 rad.min-1, 18.849,56 rad.min-1, 21.991,15 rad.min-1)- Untersetzungsverhältnis
50 unit, 80 unit, 100 unit, 120 unit, 160 unit
Beschreibung
Das CSG-2UH ist ein Getriebesatz mit einem hohen Drehmoment, der mit einem Präzisions-Kreuzrollen-Abtriebslager und einem Flansch kombiniert ist. Es ist eine sehr kompakte, robuste und einfach zu bedienende Getriebelösung. Das CSG-2UH ist in 10 Größen mit Untersetzungen von 30:1 bis 160:1 erhältlich. Wenn Ihre Anwendung kein hohes Drehmoment erfordert, ist das CSF-2UH-Getriebe mit Standarddrehmoment eine hervorragende Alternative. Es gibt auch eine leichte Version, CSG-2UH-LW, für Anwendungen, bei denen das Gewicht ein kritischer Faktor ist.
Hauptmerkmale:
Spielfrei
Spitzendrehmoment: 23Nm bis 3419Nm
Genauigkeit <1 arc-min
Untersetzungsverhältnisse 30:1 bis 160:1
Hohe Torsionssteifigkeit
Hoher Wirkungsgrad
Reibungsloser Betrieb
Robustes Kreuzrollen-Abtriebslager
Abtriebsflansch zur direkten Befestigung der Last
---
