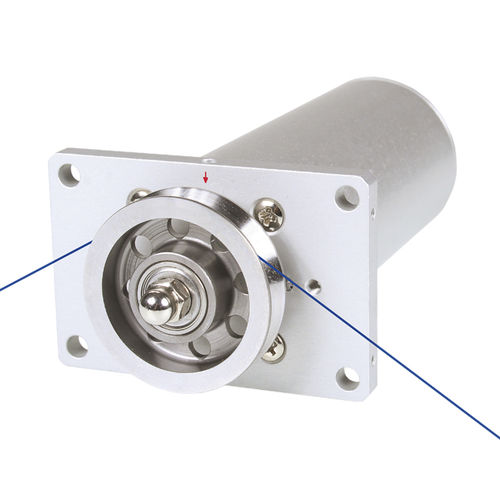

Drahtspannungsmessgerät TSR

SeilspannungKabelspannungelektronisch

Der stationäre elektronische Einrollen-Zugspannungssensor TSR eignet sich, je nach verwendeter Rolle für die Messung von flexiblen Materialien wie Drähten, dünnen Seilen und Kabeln bis 10 mm Durchmesser, sowie für bandförmige Materialien mit einer max. Breite von 10 mm. Die große Führungsrolle, mit einem Nut-Durchmesser von 29.5 mm, bzw 70 mm, sorgt für eine geringe Durchbiegung des Messgutes. Mit seinem max. Messbereich bis 200 N ist er auch für große Kräfte geeignet. Der einfache Einbau des Zugspannungsmesser mit seinem robusten Aluminiumgehäuse kann auch nachträglich an vorhandenen Maschinen erfolgen. Der Sensor wird an einem vorhandenen Umlenkpunkt installiert, wobei der Ein- und Auslaufwinkel mindestens 20 ° betragen muss. Der integrierte Messverstärker des Zugspannungssensors verfügt über eine hohe Genauigkeit von 1 % FS. Der DMS-Sensor arbeitet mit einem hochqualitativen Biegebalken und besitzt einen mechanischen Schutz gegen Überlast. Eine einfache Justierung auf Kundenmuster durch den Anwender ist möglich. Außerdem stehen für den Sensor verschiedene Ausgangssignale zur Verfügung. Optional ist ein Abnahmeprüfzeugnis 3.1 nach EN 10204 mit Kalibrierbericht erhältlich.
