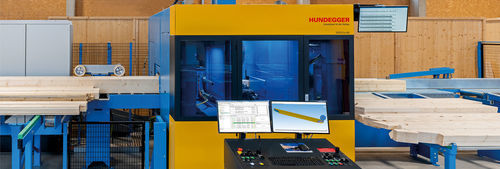

Rundmesser-Schneidemaschine SPEED-Cut 480

für HolzPlattenmit Parametriersoftware

Produktübersicht
Die SPEED-Cut 480 ist eine kompakte Hochleistungs-5-Achs-Zuschnittmaschine, entwickelt für schnelles und präzises Bearbeiten von Holzelementen ohne Messen, Anzeichnen oder Rüsten. Das flexible Sägeaggregat ermöglicht Schnitte in jedem Winkel und jeder Neigung. Lieferbar von der einfachen 5-Achs-Zuschnittmaschine bis zum kompletten CNC-Bearbeitungszentrum.

Materialien und Querschnitte
Einsetzbar für: Holzrahmen, Dachbindern, KVH, Brettschichtholz, I-Joist, LVL und Massivholz-Komponenten. Bearbeitbare Querschnitte von 20 x 40 mm bis 240 x 480 mm; unbegrenzte Längen je nach Konfiguration.

Modulares System
Das modulare Konzept erlaubt jederzeit die Nachrüstung zusätzlicher Aggregate: Bohren, Fräsen, Schlitzen, Markieren, Etikettierung, Querschnittstrennung u. v. m. Das Sägeaggregat übernimmt viele zusätzliche Bearbeitungsschritte neben dem reinen Längen- oder Gehrungsschnitt.

5-Achs-Bearbeitung
Das 5-Achs-Aggregat verfügt über einen leistungsfähigen, stufenlos regelbaren Antrieb für Entgraten, Rillung, Fräsen und Bohren. Die flanschlose Sägeblattlösung erlaubt 360°-Drehung und bis zu 90° Schwenkbewegung für Empannon-, Trauf- und Treppenwangen-Schnitte sowie Unterseitenbearbeitung.

Highlights
Zwei unabhängig arbeitende Fördersysteme positionieren Werkstücke schnell und präzise, wodurch kurze Durchlaufzeiten ohne Umrüsten entstehen. Einzel- und Stapelbearbeitung ist möglich; Restholz kann als Brennholz abgeschnitten werden. Späne und Restholz werden über einen Entsorgungskanal und ein integriertes Auslaufband abgeführt.

Hauptaggregate & Optionen

• 5-Achs-Sägeaggregat (Standard)
• Revolverfräse (universal) — bis zu 4 Werkzeuge für Zapfen, Nuten, Bohrungen, Sparrenverbindungen, Schäftungen und verdeckte Ausblattungen
• Sammlerband für Kurzteile zur Trennung kürzester Teile von Verschnitten
• Kombination Revolverfräse + 5-Achs-Säge zur Erweiterung der Bearbeitungsmöglichkeiten
• Verschiedene weitere modulare Optionen verfügbar

Automatisierung
Verschiedene Automatisierungsoptionen: automatische Zuführung, hydraulischer Hubtisch für Holzpakete, Einzugs-Quervorschub als Puffer, Auslauf-Quervorschub für fertige Teile sowie integriertes Auslaufband zur Späne- und Restholzentsorgung. Anschluss an Zuführ- und Lagersysteme möglich.

Software CAMBIUM
CAMBIUM® ist die 3D-Produktionssoftware zur Arbeitsvorbereitung, Optimierung und Maschinenanbindung. Sie bietet holzgerechte Dateneingabe, automatische Berechnungen, kontinuierliche Updates und standardisierte IT-Schnittstellen für Büro- oder Maschinenbedienung.

Ihre Vorteile

• Beliebige Holzlänge verarbeitbar
• Manuelle oder automatische Zuführung
• Automatische Teileablage
• Datenschnittstelle zur Integration
• Nachrüstbares, modulares Konzept

Vorteile von CAMBIUM

• Ein Software-Tool für Vorbereitung und Steuerung
• Abbildung des kompletten Produktionsprozesses
• Vollautomatische Berechnungen und Optimierung
• Anpassbare und übersichtliche Berichte
• Standard-IT-Schnittstellen und Anbindung an Zuführ-/Lagersysteme

Technische Daten

• Modell: SPEED-Cut 480 (5-Achs-Zuschnittmaschine)
• Bearbeitbare Querschnitte: 20 x 40 mm bis 240 x 480 mm
• Materialien: Holzrahmen, Dachbinder, KVH, Brettschichtholz, I-Joist, LVL, Massivholz
• 5-Achs-Aggregat: 360° Rotation, 90° Schwenk, flanschloses Sägeblatt
• Funktionen 5 Achsen: Entgraten, Rillen, Fräsen, Bohren
• Revolverfräse: bis zu 4 Werkzeuge für Zapfen, Nuten und Spezialverbindungen
• Fördersysteme: zwei unabhängige Systeme für präzise Positionierung
• Stapelfähigkeit: Transport und Bearbeitung gestapelter Werkstücke ohne Umrüsten
• Abfallmanagement: Entsorgungskanal + integriertes Auslaufband
• Automatisierungsoptionen: Einfahreinrichtung, Hubtisch, Auslauf-Quervorschub
• Beispiel Platzbedarf: 21,0 m bei 8 m Holzlänge (Eingang/Ausgang)
• Software: CAMBIUM® (3D-Produktionssoftware)
