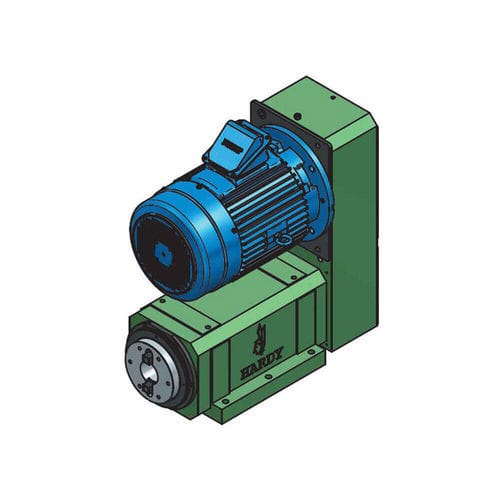

Präzisions-Ausdrehkopf S150

für Schwerbearbeitungfür die Metallbearbeitung

Übersicht
Das Spindelgehäuse S150 ist eine FC30-Gussteileausführung, die präzise gebohrt und honed wurde. Die Spindelwelle besteht aus legiertem Stahl mit Hochfrequenz-Wärmebehandlung. Präzisionslager von SKF (Deutschland), NSK (Japan) und Taiwan TPI sind montiert und gewährleisten eine Spindelkopfgenauigkeit von 0,002 mm oder weniger. Die maximale Spindeldrehzahl beträgt 1800 U/min und eignet sich für die Montage auf CNC-Servo-Schlitten oder hydraulischen Vorschubtischen für anspruchsvolle Bearbeitungsaufgaben.

Merkmale

• Standard 3-phasen AC-Motor 15 kW im Lieferumfang; optional bis 45 kW
• Riementrieb in Festdrehzahl-Ausführung mit Zahnriemen
• Spindelkonus NT50 verfügbar
• Option für servoangetriebene stufenlose Drehzahl
• Schutzart des AC-Asynchronmotors: IP54
• Getriebemotor auf Anfrage erhältlich

Maßzeichnungen / Zusätzliche Abbildungen
Dimensionale und spezifikationsbezogene Zeichnungen werden als hochauflösende Bilder in der Produktdokumentation bereitgestellt (technische Zeichnungen in der Produktspezifikationssektion verfügbar).

Technische Daten

• Modell: S150
• Material Spindelgehäuse: FC30-Guss, präzise gebohrt und honed
• Material Spindel: legierter Stahl mit Hochfrequenz-Wärmebehandlung
• Lager: SKF (Deutschland), NSK (Japan), Taiwan TPI
• Spindelkopfgenauigkeit: 0,002 mm oder weniger
• Maximale Spindeldrehzahl: 1800 U/min
• Standardmotor: 3-phasen AC 15 kW (optional bis 45 kW)
• Antriebsart: Riemenantrieb mit Zahnriemen (Festdrehzahl); Option servoangetrieben für variable Drehzahl
• Spindelkonus: NT50 verfügbar
• Schutzart Motor: IP54
• Getriebemotor: auf Anfrage erhältlich
