Bohr-Bohrkopf SD3-ER16

KantenfräsMotormit Riemenantrieb

Übersicht

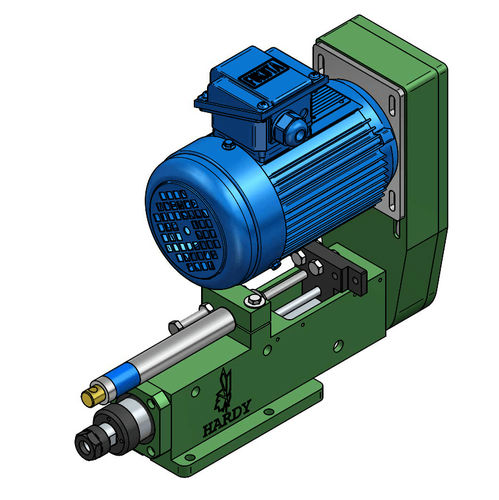

Der SD3 ist ein automatischer selbstzuführender Bohrkopf, ausgelegt für kompakte Bohrstationen und die Integration in CNC‑Anlagen. Er verfügt über einen Öldämpfer für pneumatische Zufuhr oder ein Hydraulikventil zur Regelung der Vorschubgeschwindigkeit. Die Spindelnasen‑Genauigkeit beträgt < 0,003 mm und die maximale Bohrkapazität liegt bei 6 mm in S45C. Die Einheit ermöglicht Bohren, Fasen, Reiben und Senken; Antriebsoptionen für feste oder variable Drehzahlen sind verfügbar.

Funktionen

• Standard Drehstrommotor 0,4 kW; optional bis 0,75 kW
• Riemenantrieb bei fester Drehzahl mit Poly‑V‑Riemen
• Spindelkonus‑Optionen: ER16, JT1, JT2
• Verfügbar mit Servoantrieb für variable Drehzahlen
• OMRON Näherungsschalter und Montagegestell werden geliefert
• Schutzart des Asynchronmotors: IP54

Anwendungen

• Bohren
• Fasen
• Reiben
• Senken

Technische Daten

• Modell: SD3
• Spindelnasen‑Genauigkeit: < 0,003 mm
• Maximale Bohrkapazität: 6 mm (Werkstoff: S45C)
• Zufuhrregelung: Öldämpfer für Pneumatikzufuhr oder Hydraulikventil
• Antrieb: Riemen (Poly‑V‑Riemen), feste Drehzahl; optional Servo für variable Drehzahlen
• Motor (Standard): Drehstrom 0,4 kW; optional bis 0,75 kW
• Spindelkonus‑Optionen: ER16, JT1, JT2
• Sensoren: OMRON Näherungsschalter und Gestell geliefert
• Schutzart Motor: IP54
