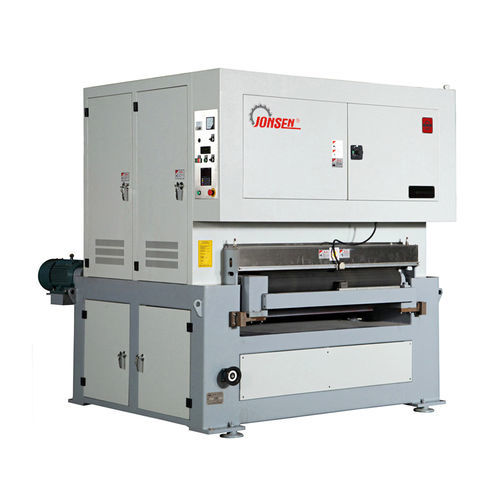

Polier-Endbearbeitungsanlage SG1300-JS/SG1300-2JS

zur EndbearbeitungStreamfinishfür Industrieanwendungen

Produktübersicht Eine oder mehrere Maschinen des Typs SG1300-JS/SG1300-2JS können zu einer Anlage zur Oberflächenbearbeitung von Edelstahlblechen/-coils kombiniert werden. Sie nutzt breite Schleifbandköpfe mit Öl, um optimale Oberflächenbearbeitungsergebnisse zu erzielen (am häufigsten Nr. 4 und Haarlinienfinish). Der Öl-/Nassbetrieb sorgt im Vergleich zu Maschinen im Trockenbetrieb für eine feinere und glattere Oberfläche. Die komplette Anlage umfasst in der Regel eine oder mehrere Maschinen der SG1300-Serie, Verbindungsrollenförderer zwischen den Maschinen, eine Entfettungsmaschine, eine Reinigungs- und Trocknungsmaschine sowie eine Oberflächenlaminiermaschine. Bei Coil-to-Coil-Bearbeitungsanlagen besteht die Konfiguration aus Abwickler, Richtmaschine und Aufwickler. Eine beidseitige Oberflächenbearbeitung ist mit einer zusätzlichen Maschine der SG1300-Serie für den „Unterseitenschliff“ möglich. Anwendungsbereiche

• Oberflächenbearbeitung von Edelstahlblechen und -coils für dekorative und funktionale Oberflächenausführungen (z. B. Nr. 4, Haarlinien).

Übersicht über die Maschinenmerkmale

• Öl-/Nassbetrieb für verbesserte Oberflächenqualität.
• Maschinen für Nr. 4 und Haarlinien (HL):
  • Gummierte Kontaktrollen mit großem Durchmesser für optimalen Oberflächenkontakt.
  • SKF-Präzisionslager für Leistung und Langlebigkeit.
  • Von Jonsen patentierter automatischer Spurführungsmechanismus für breite Schleifbänder.
• Gummierter Rollenförderer für einen reibungslosen Materialtransport.
• Reibungslose und intelligente Integration zwischen SG1300-Maschinen und Entfettungs-, Reinigungs-, Trocknungs- sowie Laminiermaschinen zur Erzielung einer Ein-Durchlauf-Verarbeitung.
• Ein Echtzeit-Prozessüberwachungssystem ist verfügbar.

Technisches Datenblatt Verfügbare maximale Arbeitsbreite: 1300 / 1600 / 2100 mm Laufgeschwindigkeit des breiten Schleifbands (abhängig von der Art der Oberflächenbearbeitung): 2–18 m/min Arbeitsdickenbereich: 0,5–40 mm Umfang des breiten Schleifbandes: 2200 / 2620 mm Verfügbare Oberflächenausführungen: Nr. 4, Haarlinien (HL) Technische Daten / Spezifikationen

• Modell(e): SG1300-JS / SG1300-2JS
• Verfügbare maximale Arbeitsbreite: 1300 / 1600 / 2100 mm
• Liniengeschwindigkeit des breiten Schleifbandes: 2–18 m/min (je nach Oberflächenausführung)
• Bearbeitungsdickenbereich: 0,5 – 40 mm
• Umfang des breiten Schleifbandes: 2200 / 2620 mm
• Verfügbare Oberflächenausführungen: Nr. 4, Haarlinien (HL)
• Betriebsart: Öl-/Nassbetrieb
• Hauptmerkmale: gummierte Kontaktrollen mit großem Durchmesser; SKF-Präzisionslager; patentierte automatische Spurführung des breiten Schleifbandes; gummierter Rollenförderer; Integration für die Ein-Durchgang-Bearbeitung; optionale beidseitige (mit Unterseitenschliff) und Coil-to-Coil-Konfiguration
