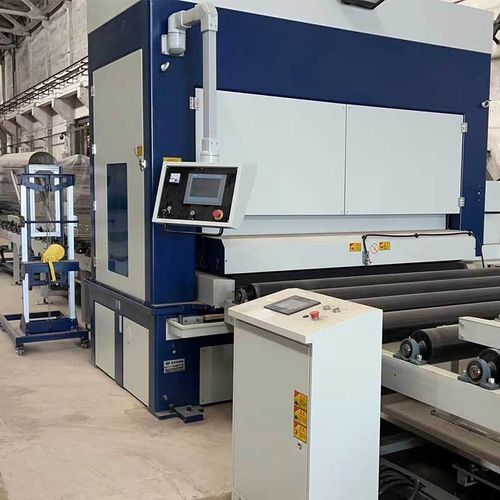

Schleif- und Poliermaschine / für Platten SG2050-WJS

für flache WerkstückeAluminiumEdelstahl

Produktübersicht
Der SG2050-WJS ist für die präzise Schleifbearbeitung auf definierte Dicke und die Oberflächenbearbeitung ganzer Bleche oder großformatiger Bauteile ausgelegt. Verarbeitbare Materialien sind Titan, Molybdän, Aluminium, Edelstahl und Baustahl. Die Bearbeitung erfolgt mit breiten Schleifbändern im Nassbetrieb zur gezielten Einstellung der Oberflächenrauheit.

Funktionsprinzip
Die Maschine verfügt über einen hin- und herbewegten Portaltisch, auf dem das Werkstück eingespannt wird. Der gesamte Tisch bewegt sich vor- und zurück, sodass das Werkstück mehrere Bearbeitungsstationen durchläuft. Der Tischantrieb erfolgt über Linearführungen und Kugelgewindetriebe zur hohen Positioniergenauigkeit. Die Vorschubgeschwindigkeit ist von 2 bis 9 m/min einstellbar.

Hauptmerkmale

• Ganttry-aufbau mit breiten Bandschleifköpfen (1–4 Stationen) und jeweils servo-gesteuerter Hubachse für präzise Positionierung und Anpassung an die Werkstückdicke.
• Nassbearbeitung mit recyceltem Schneidfluid; Hochdruck-Sprühdüsen und Luftmesserkombinationen am Auslauf entfernen anhaftenden Metallabrieb und verbessern die Oberflächenreinigung.
• Integrierte automatische Filtrationsanordnung für das Schneidfluid zur kontinuierlichen Wiederverwendung und reduzierten Wartung.

Optionale Konfiguration
Teilweise oder komplett nasse Vakuumzonen auf dem Arbeitstisch zur Unterstützung bestimmter Spann- oder Handhabungsanforderungen.

Technisches Datenblatt
Maximale Arbeitsbreite: 1000 mm / 1300 mm / 1600 mm / 1900 mm
Minimale Arbeitslänge: 200 mm
Maximale Arbeitstärke: 100 mm
Maximale Arbeitslänge: 3000 mm
Vorschubgeschwindigkeit Tisch: 2–9 m/min
Arbeitsgenauigkeit: ±0,03 mm
Anzahl der Arbeitsstationen: 1–4
Gesamtleistung: 300 kW
Maschinengewicht: 20000 kgs
Maschinenabmessung: 13500 x 4200 x 2300 mm

Technische Spezifikationen

• Modell: SG2050-WJS
• Arbeitsweise: Rücklaufender Portaltisch mit eingespanntem Werkstück
• Antriebsbestandteile: Linearführung und Kugelgewindetrieb für den Arbeitstisch
• Vorschubbereich: 2–9 m/min (einstellbar)
• Positionierung / Genauigkeit: ±0,03 mm
• Schleifköpfe: 1 bis 4 breite Bandschleifköpfe mit individuellem servo-gesteuertem Hub
• Betrieb: Nassbearbeitung mit recyceltem Schneidfluid; inklusive Hochdruckdüsen und Luftmessern zur Reinigung
• Filtration: Automatische Schneidfluid-Filtrationseinheit
• Optionen: Teilweise oder vollständige nasse Vakuumzone auf dem Arbeitstisch
• Geeignete Materialien: Titan, Molybdän, Aluminium, Edelstahl, Baustahl
• Elektrisch / Leistung: Gesamtinstallierte Leistung ~300 kW
• Abmessungen & Gewicht: 13500 x 4200 x 2300 mm; ca. 20000 kgs
