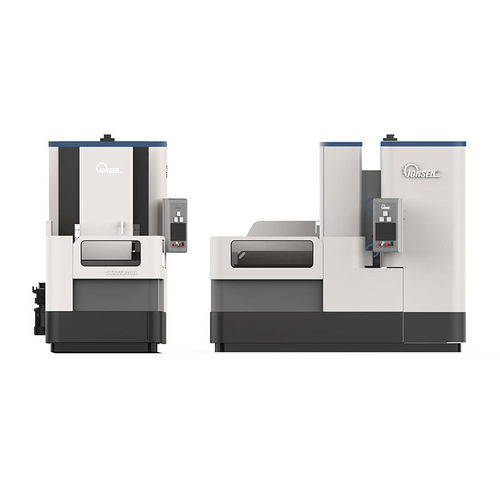

Breitbandschleifer SAG1000

festinstalliertelektrischmit variabler Geschwindigkeit

Produktübersicht
Kombiniert den hocheffizienten Kaltzustand-Schliff mit breitem Schleifband und die Präzision herkömmlicher Schleifmaschinen für ergiebige, hochpräzise Flächenbearbeitung.

• Die SAG-Serie wurde für hocheffizientes Präzisions-Flächenschleifen an fünf Materialkategorien entwickelt: HART, DÜNN, BRUCHIG, WEICH, KLEBIG. Beispiele: Keramiksubstrate, Siliziumkarbid, Quarz, Kristall, Carbon-Keramik, Halbleitermaterialien, Titan, Zirkon, magnetische Materialien usw.
• Die SAG-Serie erzielt deutlich höhere Ausbeuten im Vergleich zu klassischen Schleifmaschinen mit Schleifscheibe und behält dabei vergleichbare Präzisionswerte bei.
• Kaltzustandsschleifen mit geringer Spannungskonzentration reduziert Verzug und Kantenausbrüche, verbessert die Ausbeute, erhöht den Durchsatz und senkt Ausschussraten. Ebenheit < 5 µm und Oberflächenrauheit < 0,4 µm.

SAG-Serie: Flächenschleifmaschine mit breitem Schleifband und Drehtisch

• Hochpräziser breiter Schleifbandkopf in Kombination mit einem hydrostatischen Drehtisch für effizientes, hochpräzises Kaltzustandsschleifen.
• Maschinenbett aus HT300-Guss, mittels FEA optimiert und durch Glüh-/Alterungsbehandlung für hohe Stabilität behandelt.
• Hydrostatischer Drehtisch mit statischer Steifigkeit von 400 kg/µm — verschleißfrei und stabil.
• CP-klassige schwere Linearführungen und Präzisions-Kugelgewindetriebe in der gesamten Maschine zur Sicherstellung der Rotations- und Positioniergenauigkeit.
• Eigenentwickelte Bediensoftware mit benutzerfreundlicher Oberfläche für hohe Automatisierung und minimale Bedienereingriffe.
• Schneller Wechsel der Schleifbänder und rascher Umschaltvorgang zwischen Bandtypen und Körnungen für kurze Rüstzeiten.

Hydrostatischer Drehtisch
Hohe Steifigkeit, hohe Präzision und große Tragfähigkeit; Ebenheit < 5 µm zur Sicherstellung konstanter Bearbeitungsleistung.

Hochpräziser breiter Schleifbandkopf
Ausgerüstet mit einem hochsteifen Präzisionsschleifspindel mit Laufgenauigkeit < 1 µm. Bandlaufgeschwindigkeit bis zu 60 m/s mit variabler Geschwindigkeitsregelung (VFD). Schneller Bandwechsel und Einstellung in unter einer Minute für effizientes, stabiles Kaltzustandsschleifen.

In-Prozess-Messsystem
Optionales hochpräzises Laser-In-Prozess-Messsystem, integriert mit eigenentwickelter Algorithmik und Closed-Loop-Regelung, um automatisierte Abläufe mit minimaler Bedienereingriffe zu ermöglichen.

Technische Daten

• Drehtischdurchmesser: 1000 mm
• Drehtisch Tragfähigkeit: 500 kg
• Drehtischdrehzahl: 20–60 rpm
• Maximale Werkstückdicke: 160 mm
• Spindel Maxdrehzahl: 4500 rpm
• Breites Schleifband: 300 x 2620 mm
• Maschinenaufstellfläche (LxBxH): 1500 x 3000 x 2800 mm
• Maschinengewicht: 8000 kg
• Statische Steifigkeit Drehtisch (hydrostatisch): 400 kg/µm
• Bandlaufgeschwindigkeit (max): 60 m/s (VFD regelbar)

Serienausstattung / Optionale Ausstattung

• Standard: elektromagnetische Drehtischauflage / Optional: Vakuum-Drehtischauflage
• Standard: Papierfilter-Einheit / Optional: magnetischer Kühlmitteltabscheider & Tank
• Standard: Schleifband-Richtwerkzeug / Optional: Nebelabscheider
• Standard: Arbeitsbeleuchtung / Optional: In-Prozess-Messsystem
• Standard: Werkzeugkiste mit notwendigen Werkzeugen / Optional: Montagegestell für breite Schleifbänder

Technische Spezifikationen

• Modell: SAG1000
• Drehtischdurchmesser: 1000 mm
• Tragfähigkeit Drehtisch: 500 kg
• Drehtischdrehzahl: 20–60 rpm
• Max. Werkstückdicke: 160 mm
• Max. Spindeldrehzahl: 4500 rpm
• Breites Schleifband: 300 x 2620 mm
• Maschinenaufstellfläche (LxBxH): 1500 x 3000 x 2800 mm
• Maschinengewicht: 8000 kg
• Statische Steifigkeit Drehtisch: 400 kg/µm
• Bandlaufgeschwindigkeit (max): 60 m/s (VFD regelbar)
