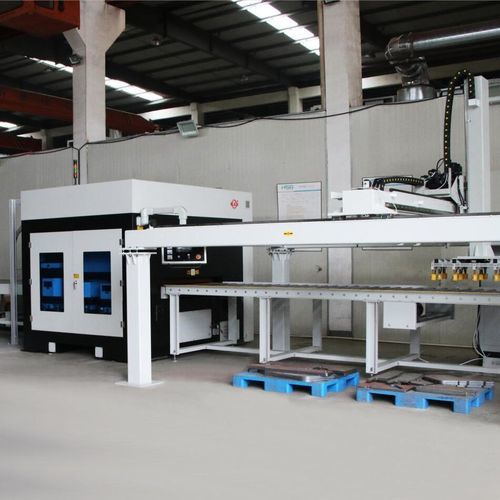

Produktionsanlage für Blech

automatischflexibel

Produktübersicht
Die flexible Nachbearbeitungs-Fertigungslinie nach Schneiden ist für Kunden ausgelegt, die Chargen oder mittelstarke Platten verarbeiten. Sie ermöglicht automatisches Entstapeln und Zuführen von Plattenbauteilen, fördert diese in eine Schrott-/Entgratschneidemaschine zur vollautomatischen Schrottentfernung und Entgratung und erfasst am Ausgang mittels eines Kamerasystems Bilder, um die Werkstückposition automatisch zu ermitteln und den Roboter für präzises Greifen und zuverlässiges Palettieren zu führen.

Funktionen und Merkmale

• Das Kamerasystem in Kombination mit der Greifrobotik unterstützt verschiedene Zuführungsarten (ein Typ ein Teil, ein Typ mehrere Teile, mehrere Typen ein Teil, mehrere Typen mehrere Teile) für stabiles Palettieren und flexible Produktion.
• Mehrere visiongeführte Roboter-Palettier-Einheiten können parallel entlang des Förderbands erweitert werden, um die Sortierkapazität zu erhöhen und eine Vielzahl von Werkstücken abzudecken.
• Optionales Portal-Entstapelungs- und Zuführsystem kann mehrere Teile gleichzeitig aufnehmen und verdoppelt so die Zuführeffizienz; die Portaltragfähigkeit ist bis zu 1000 kg anpassbar.
• Roboter-Nutzlast und Reichweite sind je nach Werkstück auswählbar; der Greifzyklus für ein Einzelteil kann unter 10 s liegen.
• Die Automatisierung ersetzt manuelle Handhabung und staubintensive Schleifarbeiten, verbessert die Arbeitsbelastung und das Arbeitsumfeld.

Bilder
(Mehrere Produktbilder werden auf der Seite angezeigt)

Spezifikationen
Verarbeitungslinienbreite: 1300 mm
Kamera-Sichtfeld: 1300 x 1300 mm
Pixelauflösungsgenauigkeit: 0,6 mm/Pixel
Palettiergenauigkeit: ±3 mm
Roboterzyklus: ≤10 s / Einzelteil
Portalbelastung: ≤1000 kg

Technische Spezifikationen

• Verarbeitungslinienbreite: 1300 mm
• Kamera-Sichtfeld: 1300 x 1300 mm
• Pixelauflösungsgenauigkeit: 0,6 mm/Pixel
• Palettiergenauigkeit: ±3 mm
• Roboterzyklus: ≤10 s / Einzelteil
• Portalbelastung: ≤1000 kg
