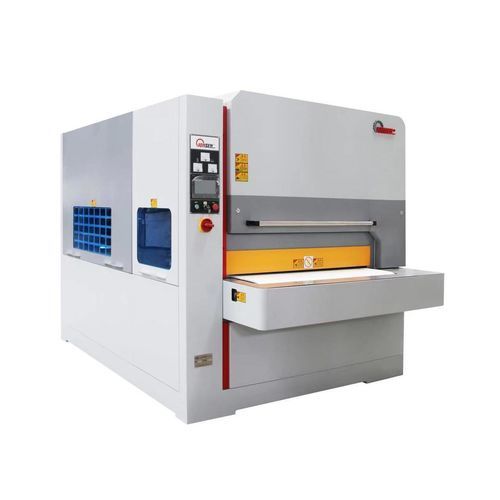

Schleifband-Entgratmaschine SGP1300

Schleiferfür MetallteileCNC

Produktbeschreibung
Entwickelt für die Serienentgratung, Kantenabrundung und Oberflächenbearbeitung von Teilen aus Stanz- und Laserschneidanlagen. Die Hauptschleifstationen kombinieren ein leistungsstarkes, breites Schleifband mit Gruppen flexibler Filamentbürstenwalzen, um kontinuierliches, gleichmäßiges Schleifen zu erzielen. Das Vakuumförderersystem ermöglicht die Chargenbearbeitung von Teilen mit mehreren Breiten bei gleicher Dicke und reduziert manuelles Schleifen, staubaufwirbelung und uneinheitliche Ergebnisse sowie bereitet die Teile auf Biegen, Beschichtung und Schweißen vor.

Funktionen
Serienmäßige Entfernung von Graten, Abrunden scharfer Kanten und Oberflächenpolitur für gestanzte oder laserzusgeschnittene Teile; kontinuierliches, gleichmäßiges Schleifen durch Kombination von breitem Schleifband und flexiblen Filamentbürstenwalzen.

Eigenschaften

• Geschweißter Stahlrahmen, sandgestrahlt und pulverbeschichtet für hohe Struktursteifigkeit.
• Leistungsstarke breite Schleifband-Vorbehandlungsstation für große Grate oder Bürstaufgaben; Servohub für präzises Schleifen.
• Acht Gruppen flexibler Filamentbürstenwalzen mit wechselnder Drehrichtung, um Kontakt an allen Kanten des Werkstücks sicherzustellen.
• Vakuum-Förderplattform, geeignet für Werkstücke ab 60x60 mm mit wenigen Durchgangsbohrungen.
• Hochgeschwindigkeitsdrehteile mit importierten Lagern.
• Zielgerichtete Bearbeitung von Kanten und Lochkanten bei minimaler Auswirkung auf große Flächen; Teile mit Schutzfolie können mit beklebter Folie bearbeitet werden.
• Geeignet für leicht geformte Oberflächen oder bearbeitete Bauteile.
• Verschleißteile mit langer Lebensdauer und gleichmäßiger Abnutzung.
• Bedienfreundlich mit integrierter LED-Beleuchtung zur Beobachtung des Innenprozesses.
• Touchscreen-Bedienoberfläche.

Optionale Modelle

• SP1300: Für Kupfer-, Aluminium- oder gut geschnittene Metall-Flachteile kann die Option genutzt werden, Filamentbürstenwalzen ohne Schleifband zu montieren.
• SGP1000: Für die Vorbehandlung großer Grate (z. B. Laser- oder Plasmateile mit viel Schlacke) oder hochharte Legierungen, mehrere leistungsstarke breite Schleifband-Vorbehandlungsstationen in Kombination mit sechs Bürstenwalzen-Gruppen hinzufügen.
• Option zum Anordnen eines breiten Schleifbandes nach den flexiblen Filamentwalzen für gebürstete, angeschrägte Oberflächen.
• Optionale Arbeitsbreite 1600 mm erhältlich.

Geeignet für

• Kohlenstoffstahl, Edelstahl, Aluminium, Kupfer und ähnliche Metalle.
• Verarbeitung von mit Schutzfolie versehenen Teilen möglich, wobei die Folie größtenteils erhalten bleibt.
• Bearbeitungsdicke: 0,5 mm–500 mm, maximale Bearbeitungsbreite bis 1300 mm für Entgratung.
• Große Fasen-Vorbereitung vor Beschichtung.

Spezifikationen
Arbeitsbreite: 1300 mm
Schleifmittel: flexible Filamentbürstenwalzen, breites Schleifband
Maschinenöffnung: 0–50 mm
Anzahl flexibler Filamentwalzen: 8
Zufuhrgeschwindigkeit: 0,8–5 m/min
Gewicht: 5000 kg

Technische Daten / Merkmale

• Modell: SGP1300
• Anwendbare Materialien: Kohlenstoffstahl, Edelstahl, Aluminium, Kupfer
• Bearbeitungsdickenbereich: 0,5 mm – 500 mm
• Maximale Bearbeitungsbreite: 1300 mm
• Maschinenöffnung: 0–50 mm
• Anzahl flexibler Filamentwalzen: 8
• Zufuhrgeschwindigkeit: 0,8–5 m/min
• Gesamtgewicht: 5000 kg
• Schleifmittel: flexible Filamentbürstenwalzen, breites Schleifband
• Förderart: Vakuumansaugung
• Steuerung: Touchscreen
• Integrierte Beleuchtung: LED
• Wichtige Lager: importierte Lager
• Lebensdauer der Verbrauchsmaterialien: lang und gleichmäßiger Verschleiß
