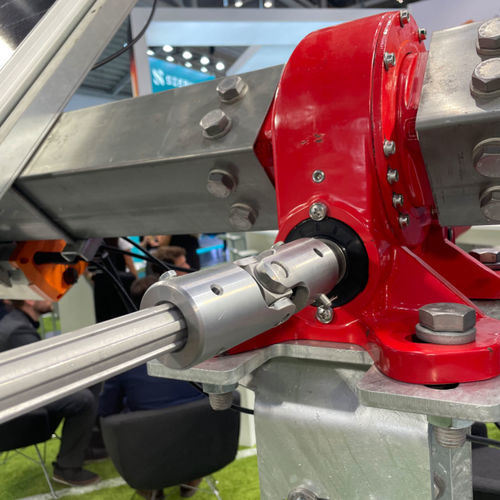

Doppeltes Kreuzgelenk Solar tracking universal joints

einfachStahlEdelstahl

Produktübersicht

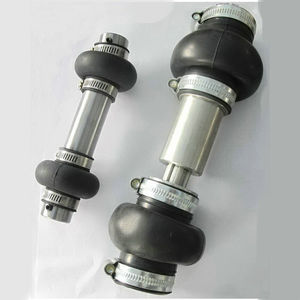

Das PB-D1 ist ein Kreuzgelenk (Universalgelenk) von DJJX, entwickelt zur Drehmomentübertragung zwischen absichtlich versetzten Wellen. Es ist in mehreren Größen und Materialien verfügbar und eignet sich für industrielle Antriebsanwendungen mit Ausrichtungsabweichungen.

Typische Anwendungen

• Garten- und Rasenmaschinen
• Förderer und Materialflusssysteme
• Lebensmittelverarbeitung und Verpackungssysteme
• Druckmaschinen
• Landmaschinen

Hauptvorteile

• Große Auswahl an Größen für unterschiedliche Wellen
• Maximaler Betriebswinkel: 35°
• Maximale Drehzahl: 1000 U/min
• Erhältlich in verschiedenen Materialien für Mittelstück und Nabe
• Präzise aus Stangen materialisierte Unterkomponenten (keine Guss- oder Pulvermetallteile) für konstante Leistung
• Konstruktionsoptimierungen zur Leistungssteigerung und Kostensenkung
• Kundenspezifische Fertigung nach Zeichnung oder Muster möglich

Varianten & Materialien

• Materialien Mittelstück (Würfel und Bolzen): 20Cr, 40Cr, GCr15
• Materialien Nabe: 40Cr, 45# Stahl

Abmessungen (mm)

• PB-D16 — D 16, d (H7) 8, L 61.5, L1 12, L2 20, S (H11) 8, K (JS9) 2, T 9
• PB-D20 — D 20, d (H7) 10, L 74, L1 12.5, L2 22.5, S (H11) 10, K (JS9) 3, T 11.4
• PB-D25 — D 25, d (H7) 12, L 86, L1 13, L2 25, S (H11) 12, K (JS9) 4, T 13.8
• PB-D29 — D 29, d (H7) 14, L 100, L1 18, L2 32.5, S (H11) 14, K (JS9) 5, T 16.3
• PB-D32 — D 32, d (H7) 16, L 107, L1 17.5, L2 34, S (H11) 16, K (JS9) 5, T 18.3
• PB-D35 — D 35, d (H7) 18, L 130, L1 21.5, L2 39, S (H11) -, K (JS9) 6, T 20.8
• PB-D37 — D 37, d (H7) 20, L 134, L1 23, L2 41, S (H11) -, K (JS9) 6, T 22.8
• PB-D40 — D 40, d (H7) 20, L 164, L1 33, L2 54, S (H11) -, K (JS9) 6, T 22.8
• PB-D50 — D 50, d (H7) 25, L 181, L1 28, L2 54, S (H11) -, K (JS9) 8, T 28.3
• PB-D60 — D 60, d (H7) 30, L 262, L1 58, L2 89, S (H11) -, K (JS9) 8, T 33.3

Technische Daten

• Brand Name: DJJX
• Produktmodell: PB-D1
• Produktserie: PB
• Typische Funktion: Drehmomentübertragung zwischen versetzten Wellen
• Max. Winkel: 35°
• Max. Drehzahl: 1000 U/min
• Materialien Mittelstück: 20Cr, 40Cr, GCr15
• Materialien Nabe: 40Cr, 45# Stahl
• Konstruktionshinweise: präzise bearbeitete Unterkomponenten; mehrere Größen; anpassbar nach Zeichnung oder Muster
