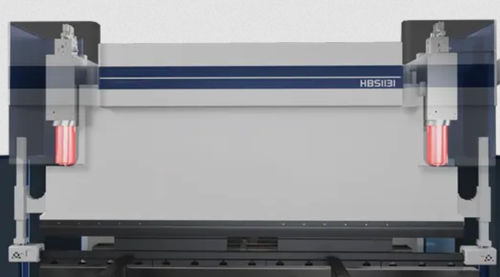

Hydraulische Abkantpresse HBS series

CNCumweltfreundlichmit großen Abmessungen

Übersicht
Die HBS Series umfasst CNC-gesteuerte hydraulische Abkantpressen, die auf Präzision, Wiederholgenauigkeit und energieeffizienten Betrieb ausgelegt sind. Neue Hydraulik- und Steuerungssysteme zusammen mit einem ölresistenten, geteilten Edelstahltank reduzieren den Verbrauch und erhöhen die Systemzuverlässigkeit.

Hauptmerkmale

• Hydraulikzylinder — Die Hauptöltanks auf beiden Seiten verwenden elektro-hydraulische Servoventile und Rastermaßstäbe (grating scales) für eine geschlossenes Regelkreis, wodurch präzises Feedback für exakte Niederhalterbewegungen und hohe Wiederholgenauigkeit gewährleistet wird.
• Zweirichtungs-Mechanical-Crowning-System — Das CNC-System berechnet und setzt automatisch die Ausgleichswerte; die Kompensation erfolgt im geschlossenen Regelkreis für hohe Präzision. Das mechanische Crowning ist in zwei Richtungen einstellbar für Quer- und Längsausgleich.
• Abkantanschlag-Systeme — Vollfunktionsfähiger Rückanschlag-Mechanismus mit Auswahl mehrerer Anschläge. Funktionsteile (Führungsschienen, Kugelgewindetriebe, Lager usw.) verwenden hochwertige Komponenten zur Sicherstellung der Positioniergenauigkeit.
• Hochpräzise Rastermaßstäbe — Hochpräzise Rastermaßstäbe in C-förmigen Platten an beiden Rahmenseiten minimieren den Einfluss von Rahmenverformungen auf die Biegegenauigkeit und liefern Echtzeit-Positionsdaten an die CNC.
• Großer Niederhalterhub — Niederhalterhub bis zu 235 mm, Schließhöhe bis zu 585 mm und Stauchungstiefe bis zu 410 mm (modellabhängig) zur Erweiterung des Bearbeitungsbereichs und der Werkzeugoptionen.
• Bewegliche Halterung — Oberer Arbeitstisch mit verstellbarer Halterung in Höhe und Rotation sowie Stufen-Positionsverstellung zur ergonomischen und effizienten Bedienung beim Biegen.
• Automatische Biege-Zelle — Integration mit Robotersystemen für automatisches Greifen, Zentrieren, Biegen und Palettieren zur Unterstützung kontinuierlicher 24-Stunden-Serienfertigung und Reduzierung manueller Arbeit. Kundenspezifische Automationszellen verfügbar.

Beispielbilder / Anwendungen
Mehrere Beispielbilder und Bauteilmuster veranschaulichen typische Biegeergebnisse und Maschinenanwendungen.

Technische Beispieldaten (nur zur Referenz — alle Daten sind der offziellen technischen Dokumentation vorbehalten)
Spalten: Presskraft (kN) | Biegelänge (mm) | Abstand zwischen Säulen (mm) | Einlasstiefe (mm) | Niederhalterhub (mm) | Bett Höhe (mm) | Schnellfahrt (mm/min) | Arbeitsgeschwindigkeit (mm/min) | Rückfahrtgeschwindigkeit (mm/min) | Hauptmotorleistung (kW) | Öltankvolumen (L) | Abmessungen (L x B x H) mm | Maschinengewicht (kg)
HBS0615: 600 | 1500 | 1200 | 215 | 350 | 575 | 200 | 20 | 200 | 6 | 80 | 2350 x 1400 x 2330 | 4000
HBS0620: 600 | 2050 | 1700 | 215 | 350 | 575 | 200 | 20 | 200 | 6 | 120 | 2950 x 1400 x 2330 | 4900
HBS0625: 600 | 2550 | 2100 | 215 | 350 | 575 | 200 | 20 | 200 | 6 | 120 | 3450 x 1400 x 2330 | 5950
HBS1131: 1100 | 3100 | 2700 | 235 | 410 | 585 | 220 | 17 | 200 | 10.8 | 200 | 3950 x 1800 x 2650 | 8350
HBS1141: 1100 | 4100 | 3700 | 235 | 410 | 585 | 220 | 17 | 200 | 10.8 | 200 | 4950 x 1800 x 2650 | 9200
HBS1631: 1600 | 3100 | 2700 | 235 | 410 | 585 | 180 | 14 | 180 | 13.2 | 200 | 3970 x 1850 x 2650 | 10500

Technische Daten / Spezifikationen

• Serienname: HBS Series
• Presskraftbereich (Beispiele): 600 kN, 1100 kN, 1600 kN (modellabhängig)
• Biegelängen-Optionen: 1500 mm bis 4100 mm (modellabhängig)
• Einlasstiefen-Beispiele: 215 mm oder 235 mm
• Niederhalterhub: bis zu 235 mm (modellabhängig)
• Schließhöhe-Beispiele: 575 mm oder 585 mm
• Hauptmotor-Leistungsbeispiele: 6 kW bis 13,2 kW je nach Modell
• Öltankkapazität-Beispiele: 80 L bis 200 L je nach Modell
• Abmessungen und Gewichte variieren je nach Modell — siehe obige technische Tabelle für modellbezogene Werte
