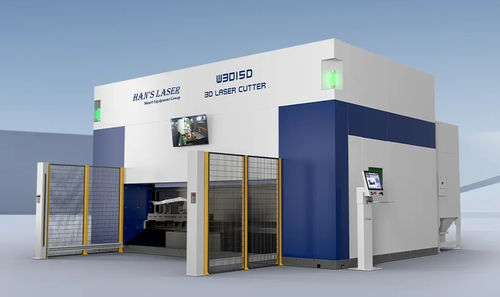

Laser-Schneidemaschine WD Series

für Metallfür BlechCNC

Übersicht
Die WD-Serie ist eine 3D-5-Achs-Laserschneidmaschine mit portalgetragener Trägerbewegung, ausgelegt für effizientes Schneiden von thermoformten (hot-formed) 3D-Bauteilen. Verarbeitet hochfeste Stähle, Baustahl, Edelstahl, Titan- und Aluminiumlegierungen auf großformatigen Werkbänken.

Han's 3D-Schneidkopf

• Kompakte, leichte Bauweise mit hoher dynamischer Leistung.
• Achs-A-Anti-Kollisionsmodus und 360°-Kollisionsschutz.
• Stabilisierter elektrischer Schleifringsatz zur Verbesserung der Störfestigkeit und Signalstabilität.
• Hochdichte W-Achse staubdichte Konstruktion zur Verlängerung der Linsenlebensdauer und Erhöhung der Zuverlässigkeit.
• Abgeschirmte, störungsresistente Kabel für stabile Bewegungen bei häufiger Beanspruchung.

Arbeitsumfeldfreundlich

• Großvolumiges Absaugsystem nahe der Maschinenabdeckung; geradlinige Absaugführung zur Minimierung des Strömungswiderstands.
• Schützt empfindliche Präzisionsteile vor Kontamination und reduziert Abluft und Staub im Arbeitsbereich.

Hohe Stabilität

• U-förmige Basisfixierung mit großem Querschnitt für erhöhte Steifigkeit und Bettstabilität.
• CAE-optimierte Struktur, validiert durch Schwingungs-, Modal- und statisch/dynamische Tests; 72-Stunden Dauertest zur Zuverlässigkeitsprüfung.

Extrem schnell

• Leichtbau-Träger mit erhöhter Steifigkeit und Festigkeit zur Verbesserung der dynamischen Performance bewegter Teile.
• Dichtplatten rund um die Staubabdeckung schützen Antriebselemente vor Verunreinigungen.

Duplex-Drehtisch

• Drehwechsel für hoch effizienten Be- und Entladebetrieb.
• Sicherheitsgitter im Absenkbereich des Tisches zum Schutz des Bedieners.
• Ausgestattet mit Luftanschlussblock und Luftfahrtstecker für sichere Spannverbindungen.

Doppelte Sicherheitsabsicherung

• Schutzgeländer und Sicherheitsgitter gewährleisten Personenschutz beim Be- und Entladen.

Kantensteuerungsprozesse

• Gratfreie Eckenschnitte: Laserleistung folgt der Geschwindigkeitsänderung zur besseren Kontrolle der Eckenschnitte und erzielt nahezu gratfreie Ecken.

Technische Daten (Beispiel)
* Nur als Referenz, endgültige Werte entnehmen Sie den offiziellen technischen Dokumenten.

Modell | Laserquellenleistung | X-Achsenhub | Y-Achsenhub | Z-Achsenhub | Einzelachsen-Geschwindigkeit | Beschleunigung | Positioniergenauigkeit | Wiederholgenauigkeit | Rotationsachse (C) | Oszillationsachse (A) | CNC-Steuerung | Schneidkopf | Arbeitstisch | Tischwechselzeit
W3015D | 3000W / 4000W / 6000W (optional) | 3000mm | 1500mm | 650mm | 100 m/min (X bis 120 m/min) | 1.0g (bis 1.2g) | ±0,04 mm | 0,03 mm | n*360° | ±135° | Rexroth / Siemens | Han's latest cutting head | Rotations-Arbeitstisch mit Doppelstation | 2,5s
W3122D | 3000W / 4000W / 6000W (optional) | 3100mm | 2200mm | 650mm | 100 m/min (X bis 120 m/min) | 1.0g (bis 1.2g) | ±0,04 mm | 0,03 mm | n*360° | ±135° | Rexroth / Siemens | Han's latest cutting head | Rotations-Arbeitstisch mit Doppelstation | 4,5s
W4025D | 3000W / 4000W / 6000W (optional) | 4000mm | 2500mm | 650mm | 100 m/min (X bis 120 m/min) | 1.0g (bis 1.2g) | ±0,04 mm | 0,03 mm | n*360° | ±135° | Rexroth / Siemens | Han's latest cutting head | Rotations-Arbeitstisch mit Doppelstation | 5,5s

Technische Spezifikationen

• Anwendbare Materialien: hochfester Stahl, Baustahl, Edelstahl, Titanlegierung, Aluminiumlegierung u. a.
• 5-Achsen-Konfiguration mit Portalträger-Bewegungsstruktur, optimiert für thermoformte 3D-Bauteile.
• Laserquellen-Leistungsoptionen: 3000W, 4000W, 6000W.
• Verfügbare Modelle und Verfahrwege: W3015D (3000×1500×650 mm), W3122D (3100×2200×650 mm), W4025D (4000×2500×650 mm).
• Max. Einzelachsen-Geschwindigkeit: 100 m/min (X bis 120 m/min); Beschleunigung: 1.0g (bis 1.2g).
• Positioniergenauigkeit: ±0,04 mm; Wiederholgenauigkeit: 0,03 mm.
• Rotationsachse: kontinuierlich n*360°; Oszillationsachse: ±135°.
• CNC-Optionen: Rexroth oder Siemens Steuerungen.
• Schneidkopf: Han's latest 3D cutting head mit W-axis Abdichtung und Anti-Kollisions-Funktionen.
• Arbeitstisch: Rotations-Doppelstations-Tisch mit schnellen Wechselzeiten (2,5s / 4,5s / 5,5s je nach Modell).
• Sicherheit & Umwelt: doppelte Sicherheitsabsicherung (Geländer und Gitter) und integriertes Hochvolumen-Absaugsystem.
