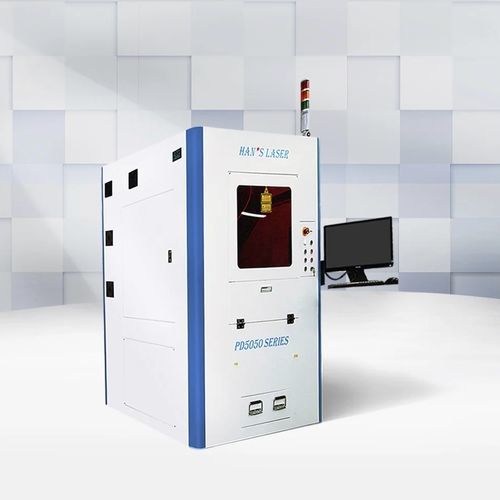

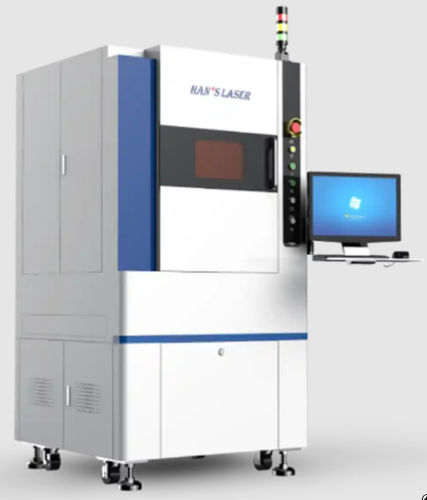

2D-Laser-Schneidemaschine PD5050-HLR-150

Faserlaserfür Nichteisenmetallefür Aluminium

Übersicht
Die PD5050-HLR-150 ist eine Faserlaserschneidmaschine für präzises 2D-Schneiden von Metallblechen. Ausgerüstet mit einem 150W Faserlaser (1070 nm) und Verfahrwegen X/Y/Z von 500/500/100 mm (die nutzbare X/Y-Fläche reduziert sich bei CCD-Ausstattung). Geeignet für industrielle Blechbearbeitung.

Hauptmerkmale

• Faserlasergenerator: feiner Fleck und Schlitz für hohe Schneidpräzision; ca. 30% photoelektrische Umwandlung, reduzierter Energieverbrauch, luftgekühlt (kein Wasserkühler erforderlich); lange Lebensdauer und geringer Wartungsaufwand.
• Schneidkopf und Lichtweg: importierter Schneidkopf mit faseroptischer Übertragung und optischer Abdichtung zur Minimierung von Laserleckagen; einfache Demontage und Wartung; koaxiales Rotlicht für Erstpositionierung und Vorschau; Nachführsystem für qualitativ hochwertige Schnitte auf unebenen Werkstücken.
• Positioniersystem: hochpräzises CCD-Positioniersystem (optional); automatische Kompensation zur Erhöhung der Positioniergenauigkeit gegenüber Standardspannmitteln.
• Maschinenstruktur und Hilfseinrichtungen: Gusseisen-Grundplatte für Steifigkeit und Stabilität; Y-Achse angetrieben durch präzise Doppel-Servo-Konfiguration für schnelle und genaue Bewegungen; Z-Achse für schnelles, genaues Heben des Schneidkopfes; Hochdruck-Koaxialblasgerät und Lüfter-Absaugsystem.
• Steuerung und Software: Industrie-PC mit Windows-Oberfläche; Import und Bearbeitung verschiedener Grafiken möglich; herstellerspezifische Schneidsoftware mitgeliefert.

Anwendungen
Geeignet zum Laserschneiden von Metallblechen wie Edelstahl, normalem Kohlenstoffstahl, Aluminium und Nickel. Nicht geeignet für die Bearbeitung von Behältern mit brennbaren oder explosiven Inhalten. Nicht empfohlen für hochreflektierende Metalle (z. B. Kupfer, Gold, Silber) oder nichtmetallische Materialien (z. B. Kunststoffe, Leder).

Technisches Datenblatt
Maschinenmodell: PD5050-HLR-150
Laserwellenlänge: 1070 nm
Laserleistung: 150 W
Verfahrweg X/Y/Z: 500 / 500 / 100 mm (CCD-Option reduziert nutzbare X/Y-Fläche)
Wiederholgenauigkeit Positionierung X/Y: ±0,02 mm
Wiederholgenauigkeit Positionierung Z: ±0,02 mm
Geräteabmessungen (L×B×H): 1400 × 1400 × 2100 mm (Referenz)
Maschinengewicht: ca. 1600 kg
Stromversorgung (Schwankung <±5%): Einphasen 220 V, 50 Hz, 50 A
Gesamtleistung Maschine: ca. 5 kW
Relative Luftfeuchte: <75%
Umgebungstemperatur: 10°C – 30°C

Eigenschaften / technische Spezifikationen

• Modell: PD5050-HLR-150
• Laserwellenlänge: 1070 nm
• Laserleistung: 150 W
• Arbeitsverfahrweg (X/Y/Z): 500 / 500 / 100 mm (CCD reduziert nutzbare Fläche)
• Positioniergenauigkeit (Wiederholung X/Y): ±0,02 mm
• Positioniergenauigkeit (Wiederholung Z): ±0,02 mm
• Geräteabmessungen (L×B×H): 1400 × 1400 × 2100 mm (Referenz)
• Maschinengewicht: ≈1600 kg
• Stromversorgung: Einphasen 220 V, 50 Hz, 50 A
• Installierte Leistung: ≈5 kW
• Betriebsfeuchte: <75%
• Betriebstemperatur: 10°C – 30°C
