Nadelventil HHP series
manuellpneumatisch gesteuertIsolation

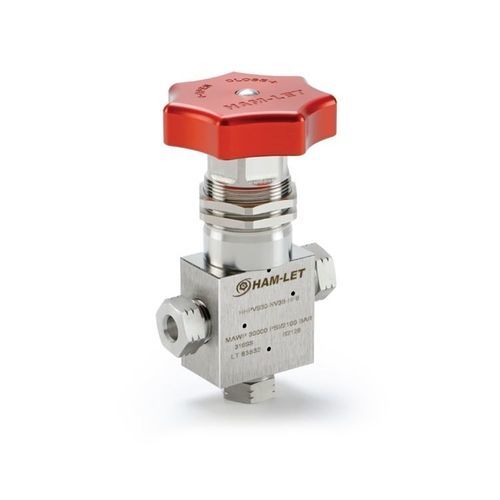

Nadelventil - HHP series - HAM-LET - manuell / pneumatisch gesteuert / Isolation
Nadelventil - HHP series - HAM-LET - manuell / pneumatisch gesteuert / Isolation
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Typ
Nadel
Betätigung
manuell, pneumatisch gesteuert
Funktion
Isolation
Körper$
Gewinde, innen
Anzahl Wege
3-Wege, 2-Wege, 2/3-Wege
Weitere Eigenschaften
Hochdruck, mit Servomotor
DN

Min: 6,35 mm
(0,25 in)

Max: 14,288 mm
(0,563 in)

Druck

Min: 700 bar
(10.152,6 psi)

Max: 4.200 bar
(60.915,8 psi)

Beschreibung

Produktübersicht
Sehen Sie sich die Nadelventile der Serie HHP im UCT Fittings Katalog an. Das Sortiment umfasst mehrere Artikelnummern für unterschiedliche Anschlussgrößen und -arten, Betätigungsarten, Ventilanordnungen und maximale Druckbereiche für hochdrucktaugliche Mess- und Hydraulikanwendungen.

Verfügbare Artikel (Tabelle)
Produktcode | Anschlussgröße | Anschlussart | Betätigung | Aufbau | Max. Druck
HHPVS10NV2SNF8 | 1/2" | Female NPT | Handbetätigt | 2 Way - Straight | 10.000 psi (700 bar)
HHPVS10NV2ENF8 | 1/2" | Female NPT | Handbetätigt | 2 Way - Angle | 10.000 psi (700 bar)
HHPVS30NV2SHF6 | 3/8" | Female High Pressure | Handbetätigt | 2 Way - Straight | 30.000 psi (2.100 bar)
HHPVS30NV2EHF6 | 3/8" | Female High Pressure | Handbetätigt | 2 Way - Angle | 30.000 psi (2.100 bar)
HHPVS30NV3BHF6 | 3/8" | Female High Pressure | Handbetätigt | 3 Way - 2 Pressure Connection | 30.000 psi (2.100 bar)
HHPVS30NV2SHF9 | 9/16" | Female High Pressure | Handbetätigt | 2 Way - Straight | 30.000 psi (2.100 bar)
HHPVS30NV2EHF9 | 9/16" | Female High Pressure | Handbetätigt | 2 Way - Angle | 30.000 psi (2.100 bar)
HHPVS30NV3BHF9 | 9/16" | Female High Pressure | Handbetätigt | 3 Way - 2 Pressure Connection | 30.000 psi (2.100 bar)
HHPVS60NV2SHF4 | 1/4" | Female High Pressure | Handbetätigt | 2 Way - Straight | 60.000 psi (4.200 bar)
HHPVS60NV2EHF4 | 1/4" | Female High Pressure | Handbetätigt | 2 Way - Angle | 60.000 psi (4.200 bar)
HHPVS60NV3BHF4 | 1/4" | Female High Pressure | Handbetätigt | 3 Way - 2 Pressure Connection | 60.000 psi (4.200 bar)
HHPVS60NV2SHF6 | 3/8" | Female High Pressure | Handbetätigt | 2 Way - Straight | 60.000 psi (4.200 bar)
HHPVS60NV2EHF6 | 3/8" | Female High Pressure | Handbetätigt | 2 Way - Angle | 60.000 psi (4.200 bar)
HHPVS60NV3BHF6 | 3/8" | Female High Pressure | Handbetätigt | 3 Way - 2 Pressure Connection | 60.000 psi (4.200 bar)
HHPVS60NV2SHF9 | 9/16" | Female High Pressure | Handbetätigt | 2 Way - Straight | 60.000 psi (4.200 bar)
HHPVS60NV2EHF9 | 9/16" | Female High Pressure | Handbetätigt | 2 Way - Angle | 60.000 psi (4.200 bar)
HHPVS60NV3BHF9 | 9/16" | Female High Pressure | Handbetätigt | 3 Way - 2 Pressure Connection | 60.000 psi (4.200 bar)
HHPVS10NV2SNF8AO | 1/2" | Female NPT | Pneumatischer Stellantrieb, normalerweise offen | 2 Way - Straight | 10.000 psi (700 bar)
HHPVS10NV2ENF8AO | 1/2" | Female NPT | Pneumatischer Stellantrieb, normalerweise offen | 2 Way - Angle | 10.000 psi (700 bar)
HHPVS30NV2SHF6AO | 3/8" | Female High Pressure | Pneumatischer Stellantrieb, normalerweise offen | 2 Way - Straight | 30.000 psi (2.100 bar)
HHPVS30NV2EHF6AO | 3/8" | Female High Pressure | Pneumatischer Stellantrieb, normalerweise offen | 2 Way - Angle | 30.000 psi (2.100 bar)
HHPVS30NV3BHF6AO | 3/8" | Female High Pressure | Pneumatischer Stellantrieb, normalerweise offen | 3 Way - 2 Pressure Connection | 30.000 psi (2.100 bar)
HHPVS30NV2SHF9AO | 9/16" | Female High Pressure | Pneumatischer Stellantrieb, normalerweise offen | 2 Way - Straight | 30.000 psi (2.100 bar)
HHPVS30NV2EHF9AO | 9/16" | Female High Pressure | Pneumatischer Stellantrieb, normalerweise offen | 2 Way - Angle | 30.000 psi (2.100 bar)
HHPVS30NV3BHF9AO | 9/16" | Female High Pressure | Pneumatischer Stellantrieb, normalerweise offen | 3 Way - 2 Pressure Connection | 30.000 psi (2.100 bar)

Merkmale / Technische Spezifikationen
  • Produktfamilie / Serie: HHP Needle Valves
  • Gezeigte Anschlussgrößen: 1/4", 3/8", 1/2", 9/16"
  • Gezeigte Anschlussarten: Female High Pressure, Female NPT
  • Gezeigte Betätigungsarten: Handbetätigt, Pneumatischer Stellantrieb (normalerweise offen) (wie aufgeführt)
  • Verfügbare Bauformen: 2 Way - Straight, 2 Way - Angle, 3 Way - 2 Pressure Connection
  • Verfügbare Maximaldrücke: 10.000 psi (700 bar), 30.000 psi (2.100 bar), 60.000 psi (4.200 bar)
  • Mehrere Artikelnummern zur Abdeckung der Kombinationen aus Größe, Anschlussart, Betätigungsart und Bauform
