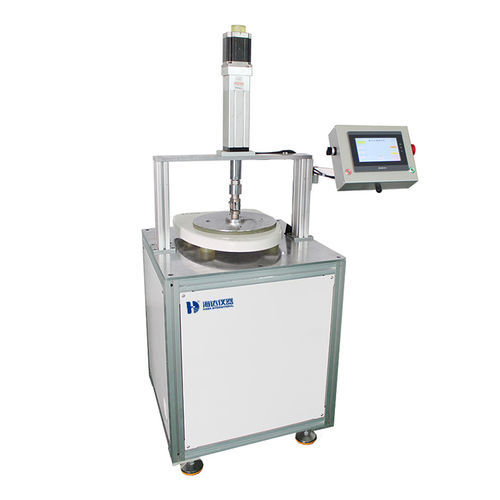

Lebensdauerprüfmaschine 5063-HD

DauerAusdauerstatische Belastung

Produktübersicht
Die Dauerfestigkeitsprüfmaschine für Toilettensitz 5063-HD gemäß IEC 60335-2-84 führt wiederholte Ermüdungs- und Festigkeitsprüfungen an Deckeln und Sitzringen unter programmierbaren Kraft-, Hub-, Weg-, Zeit- und Geschwindigkeitsbedingungen durch, um Haltbarkeit und Qualität zu bewerten.

Konstruktion & Aufbau

• Hauptkomponenten: Zylinder, Kraftsensoren, Führungsstangen, PLC-Software, Touchscreen-Bedienung, magnetische Spannblöcke, A3-Stahlplatten, Edelstahlteile.
• Ausgelegt für Ermüdungsprüfungen (Lebensdauer) und statische Festigkeitsprüfungen von Deckeln und Sitzringen.

Prüfnormen

• IEC 60335-2-84:2019
• GB/T 4706.53-2024

Hauptmerkmale

• Zwei unabhängige Prüfstationen für gleichzeitigen, störungsfreien Betrieb.
• Programmierbare PLC mit Touchscreen zur Einstellung von Kraft, Hub, Geschwindigkeit und Zyklen.
• Kraftbereich 0–4000 N und Hub 0–500 mm (PLC-programmierbar).
• Kraftgenauigkeit 0,001 grade und Abtastrate 1/250,000.
• Pneumatische Betätigung mit programmierbarer Prüfgeschwindigkeit bis 500 mm/min und konfigurierbarer Verzögerungsfunktion.
• Zählwerk programmierbar bis 9.999.999 Zyklen; Prüfzeit programmierbar.
• Druckplattenoptionen für unterschiedliche Kontaktbedingungen und Materialien.
• Kompakte Stellfläche: 1200 x 800 x 1630 mm; Gewicht 300 kg; Stromversorgung 220 V / 50 Hz.

Technische Daten

• Modell: 5063-HD
• Prüfstationen: 2 Stationen (unabhängiger Betrieb)
• Funktionale Modi: Gruppe A – Deckel-Belastungsermüdung; Sitzring-Belastungslebensdauer. Gruppe B – Sitzring- & Deckel-Festigkeitsprüfung
• Prüfhub: 0-500 mm (PLC-programmierbar)
• Prüfkraft: 0-4000 N (PLC-programmierbar)
• Kraftgenauigkeit: 0,001 grade
• Abtastrate: 1/250,000
• Prüfgeschwindigkeit: 0-500 mm/min (PLC-programmierbar)
• Steuerung: PLC-Software mit Touchscreen
• Bewegungsart: Pneumatische Steuerung (Auf-/Ab-Bewegung)
• Prüfzeit: 0-99H99M99S (PLC-programmierbar)
• Verzögerungsfunktion: 0.1-9.95 s einstellbar
• Zylenzähler: 0-9,999,999 Zyklen (PLC-programmierbar)
• Probenmaß (Vorrichtung Referenz): 720 x 420 x 800 mm (L x B x H)
• Druckplattensystem: ① 300 mm: 5 mm Stahl + 10 mm Gummi; ② 76 mm Gummischeibe (19 mm dick, Shore-Härte 70°)
• Netzanschluss: 220 V / 50 Hz
• Gewicht: 300 kg
• Abmessungen (B x T x H): 1200 x 800 x 1630 mm
