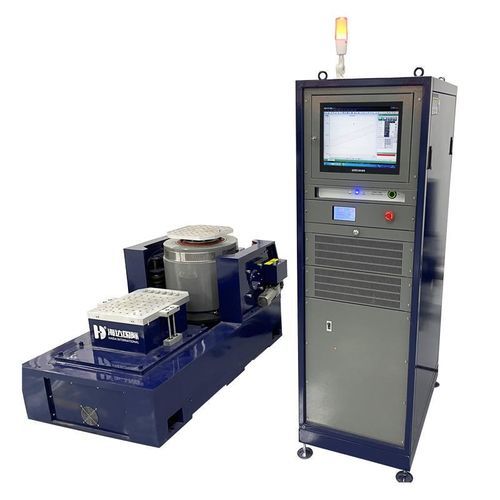

Schwingungsprüfmaschine HD-Snake-VH

StoßBeschleunigungautomatisch

Produktübersicht
Die elektrodynamische HD-Snake-VH Serie bietet geregelte Random-, Sinus- und Schock-Vibrationstests zur Produktqualifikation, Transportsimulation und Nachbildung von Missionsprofilen. Modellbeispiele: HD-Snake-A6VH, A10VH, A20VH, A30VH, A40VH, A50VH. Systeme unterstützen horizontale und vertikale Anregung und eignen sich für Elektronik, Automotive, Luftfahrt und industrielle Prüfaufgaben.

Anwendungsbereiche

• Automotive-Bauteile: Infotainment, Sensorik, Aktuatoren, Steuergeräte (ECU), Hybrid-/E-Antriebs-Komponenten, Batterien, Bremskomponenten.
• Luft- und Raumfahrt: Bordelektronik, Triebwerkskomponenten, Harz- und Verbundteile, Dichtmaterialien.
• Elektronische Geräte: Displays, Leiterplatten, Steckverbinder, Motoren und Geräte, die Transporterschütterungen ausgesetzt sind.
• Informations- und Telekommunikation: Antennenkomponenten, Industriewellen, Navigations- und fahrzeuginterne Telekommunikationssysteme.
• Präzisionsgeräte: Industrieroboter, Kameras, Linsen, optische Baugruppen und SMD-Komponenten.
• Elektrische Systeme: Transformatoren, Wechselrichter, Brennstoffzellen und große Lithiumbatterien.
• Transportumgebung: Schienenfahrzeugkomponenten, Baumaschinen und Versand über rauen Untergrund.

Produktdaten / Spezifikationen (modellabhängig)

• Modellreihe: HD-Snake-VH (Beispiele: HD-Snake-A6VH, A10VH, A20VH, A30VH, A40VH, A50VH).
• Bemessete Sinus/Random-Kräfte: 6 kN–50 kN je nach Modell.
• Bemessete Schockkräfte: 12 kN–100 kN je nach Modell.
• Frequenzbereich: modellabhängig, typ. 2–3000 Hz (einige Modelle bis 2800 Hz).
• Max. Beschleunigung: bis zu 100G (980 m/s²).
• Max. Auslenkung: bis zu 76 mm (modellabhängig); max. Geschwindigkeit ≈ 1,8–2,0 m/s (kundenspezifisch).
• Vibrationsrichtungen: horizontal und vertikal (Ein-Achsen-Betrieb, vertikale Head-Expander-Optionen).
• Armaturbeispiele: Durchmesser Φ240–Φ445 mm; effektive Armaturmasse 10–50 kg je nach Modell.
• Tischbefestigung: 17 × M10; Expander-Plattformen mit M10 Edelstahleinpresshülsen; Lochabstand z. B. 100×100 mm bei horizontalen Expandern.
• Max. Nutzlast: typischer Bereich 200–800 kg je nach Modell.
• Magnetische Streuung: < 10 gauss; axiale Vibrationsisolationsfrequenz: 2,5 Hz.
• Stromversorgung: AC Dreiphasen 380 V, 50/60 Hz.

Leistungsverstärker

• Maximale Ausgangsleistung (modellabhängig): 10 kVA, 20 kVA, 30 kVA, 40 kVA, 50 kVA.
• Wirkungsgrad: ≥ 90 %.
• Schaltfrequenz: 116 kHz.
• Ca.-Maße Verstärker: 720 × 550 × 1700 mm (L × B × H); ca. Gewicht: ~480 kg.

Expander-Plattformen

• Vertikale Head-Expander: Größen 400×400 mm bis 1200×1200 mm (modellabhängig); Material: Aluminiumlegierung; max. Arbeitsfrequenz im Random bis 2000 Hz; Befestigungsbohrungen mit M10 Edelstahlausführungen; Gewichtsbeispiele per Größe: 25–200 kg.
• Horizontale Slide-Expander: gleiche Größen und Eigenschaften wie die vertikalen Expander: Aluminiumlegierung, bis zu 2000 Hz, M10 Edelstahlausführungen, Gewichtsbeispiele 25–200 kg.

Normen & Zulassungen

• Ausgelegt zur Durchführung von Prüfungen nach MIL-STD, DIN, ISO, ASTM, IEC, ISTA (inkl. ISTA‑3A / ISTA‑6), GB, GJB, JIS, BS und weiteren gängigen internationalen Normen.
