Automatische Montagemaschine

für Automobilanwendungenfür Industrieanwendungenlinear

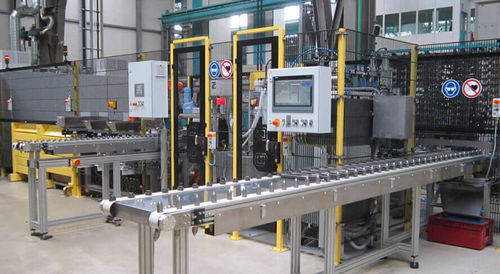

Innerhalb der abgebildeten automatischen Montagezelle entsteht aus verschiedenen separat zugeführten Einzelteilen ein komplett einbaufertiges Zusammenbauteil für den automobilen Sitzbereich. Über Fördersysteme werden in den Prozess Buchsen, Nieten und Umformteile eingebracht, welche dann im weiteren Verlauf über Feeder- und Rundtaktsysteme dem jeweiligen Fertigungsprozess zugeführt werden. Technische Parameter Aufstellfläche: 9.800 x 6.500 mm Höhe: 2.500 mm Taktzeit: 12 Sekunden Fertigungsprozesse Station 1: Basisteil auflegen Station 2: Stahlbuchse vorbördeln, Niet umformen Station 3: Stahlbuchse fertigbördeln, signieren Station 4: Basisteil mit Buchsen und Nieten entnehmen Station 5: Niet auflegen, weiteres Umformteil umlegen Station 6: Kunststoffbuchse auflegen, Stahlbuchse auflegen, Umformteil aufpressen Für kundenspezifische Anwendungsfälle lassen sich beispielsweise auch spanabhebende Bearbeitungsschritte oder Schweißoperationen integrieren. Für den Teiletransport können Feeder‑, Förderband- oder auch Robotersysteme zu Einsatz kommen.
