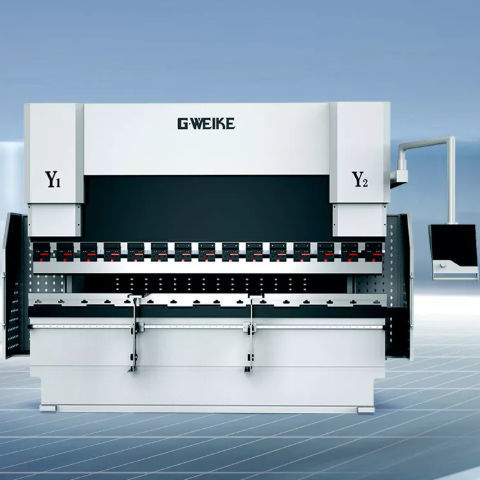

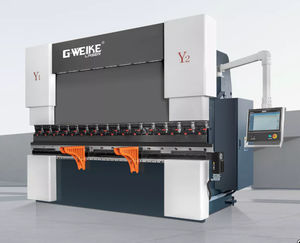

Servohydraulische Abkantpresse HG

CNCautomatischPräzision

Produkt
CNC-Abkantpresse für präzises Umformen von Blechen. Entwickelt für präzise Biegungen mit steifer Struktur und genauer Synchronisationssteuerung.

Hauptmerkmale

• Hohe Stabilität: Rahmen optimiert durch Finite-Elemente-Design und Spannungsabbau durch Glühbehandlung zur Sicherstellung starker Stahleigenschaften und struktureller Stabilität.
• Präzisionssicherung: Hydraulisches Servosystem in Kombination mit detektionstechnischen Komponenten nach internationalen Standards gewährleistet hohe Synchronisationsgenauigkeit und Wiederholpositioniergenauigkeit.
• Steuerungssystem: Ausgestattet mit dem DELEM DA-53T CNC (Niederlande), fähig zur automatischen Berechnung der Gesamtmateriallänge für Biegefolgen und 2D-Grafikprogrammierung per Touch.
• Musteranzeige: Die Produktseite zeigt Beispiele gebogener Teile und Bildmaterial zur Demonstration der Leistungsfähigkeit.

Anwendungen

• Akten- und Schrankmöbel
• Schaltschränke
• Küchenartikel
• Vorhangfassaden
• Tür- und Aufzugsindustrie
• Haushaltsgeräte
• Windenergie und Telekommunikation
• Schiffbau

Technische Parameter (Tabelle)
Maschinenmodell | 10032 | 13032 | 17032 | 20032
Nennpressung | 1000 | 1300 | 1700 | 2000
Arbeitslänge | 3200 | 3200 | 3200 | 3200
Säulenabstand | 2600 | 2600 | 2600 | 2600
Max. Öffnungshöhe | 480 | 480 | 480 | 480
Hub des Niederstempels | 200 | 200 | 200 | 200
Arbeitstiefenmaß | 400 | 400 | 400 | 400
Schnellabsenkgeschwindigkeit Biegen | 180 | 180 | 180 | 150
Arbeit | 10 | 10 | 10 | 9
Rückfahrt | 160 | 160 | 160 | 130
Hauptmotorleistung (kW) | 7.5 | 11 | 15 | 18.5
X-Achsen-Hub X (mm) | 500 | 500 | 500 | 500
X-Achsen-Geschwindigkeit X (mm/min) | 300 | 300 | 300 | 300
R-Achsen-Hub R (mm) | 200 | 200 | 200 | 200
R-Achsen-Geschwindigkeit R (mm/s) | 60 | 60 | 60 | 60

Eigenschaften / Technische Spezifikationen

• Serie: HG Series
• Nennpressung: 1000 / 1300 / 1700 / 2000 (je nach Modell)
• Arbeitslänge: 3200 mm
• Säulenabstand: 2600 mm
• Max. Öffnungshöhe: 480 mm
• Hub des Niederstempels: 200 mm
• Arbeitstiefenmaß: 400 mm
• Schnellabsenkgeschwindigkeit: 180 mm/s (die meisten Modelle) / 150 mm/s (20032)
• Arbeit: 10 (die meisten Modelle) / 9 (20032)
• Rückfahrt: 160 mm (die meisten Modelle) / 130 mm (20032)
• Hauptmotorleistung: 7.5 / 11 / 15 / 18.5 kW (modellabhängig)
• X-Achsen-Hub: 500 mm; X-Achsen-Geschwindigkeit: 300 mm/min
• R-Achsen-Hub: 200 mm; R-Achsen-Geschwindigkeit: 60 mm/s
• Steuerungssystem: DELEM DA-53T (Niederlande) mit 2D-Touch-Grafikprogrammierung und automatischer Materiallängenberechnung
