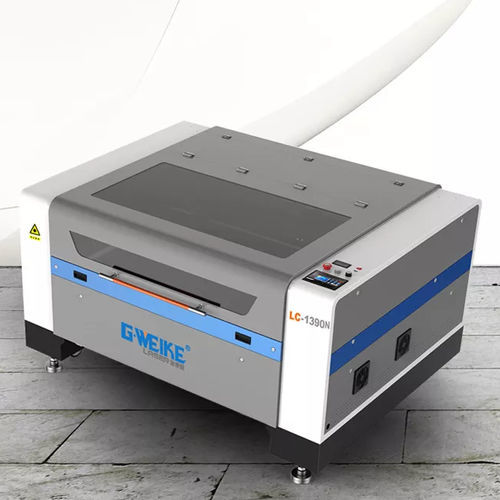

Schneide- und Graviermaschine / CO2-Laser LC1390N

2D-Laserfür Acrylfür MDF

Übersicht
Industrielle CO2-Laseranlage zum Schneiden und Gravieren nichtmetallischer Werkstoffe, Arbeitsfläche 1300 × 900 mm, motorischer Z-Hub 180 mm mit Ein-Tasten-Autofokus und optionalen versiegelten RECI CO2-Röhren (80–150 W). Entwickelt für reproduzierbaren Produktionsschnitt und Gravur von Acryl, Holz, MDF, Leder, Papier und Kleinserienverpackungen; vierseitiger Durchgang für übergroße oder lange Platten.

Wesentliche Merkmale

• Elektronische Hubverstellung: 180 mm motorischer Z-Weg zur Anpassung an Materialstärken und Vorrichtungen; Ein-Tasten-Autofokus reduziert manuelle Einrichtung.
• Automatische Fokussierung: Konstanter Fokusabstand für höhere Durchsatzleistung und Schicht-zu-Schicht-Konsistenz.
• Vierseitiger Durchgang: Türen auf allen Seiten zur Unterstützung übergroßer Werkstücke und stufenweiser Bearbeitung langer Platten.
• HIWIN Linearführungen (Taiwan): Rollenführungen für hohe Positioniergenauigkeit und geringe Abnutzung.
• OMRON Sicherheits- & Endlagenkomponenten: Industrietaugliche Komponenten für zuverlässiges Schalten und längere Lebensdauer.
• RECI versiegelte CO2-Röhren (optional 80/100/130/150 W): Stabiler Strahl und hohe Energiedichte im Fokus für polierte Acrylkanten und deutliche Gravuren.
• Wi‑Fi-Steuerung: Fernprüfung von Parametern und Diagnose; ein PC kann mehrere Maschinen verwalten.
• II‑VI Optiken & vergoldete Spiegel: Hochtransmissionsasphärische Fokussierlinsen und Spiegel für bessere Strahlübertragung.
• Leadshine Schrittmotoren: Geringe Geräuschentwicklung, sanfte Beschleunigung und zuverlässige Positionierung.
• Abluftventilator mit Ein-Tasten-Bedienung: Unabhängige Lüftersteuerung zur Vermeidung von Leerlaufbetrieb und zur Steuerung der Absaugung.
• Doppelte Plattformen: Wabentisch für Gravuren/kleine Teile und Klingenblech-Tisch für dickere Bleche zur Reduzierung von Rückreflexionen und Flecken.
• Optionale Hochleistungsfiltration: Dreistufiges System — Taschenvorfilter → HEPA ≥ 0,3 μm → Aktivkohleadsorption; Luftstrom und Filterzyklus an Material und Einsatz abgestimmt.

Anwendungsbereiche
Geeignet für Acryl-Schilder und Leuchtkästen, Holzhandwerk und Sägearbeiten, MDF-Display-Elemente, Lederapplikationen und personalisierte Geschenke, Papierprototypen und Kleinserienverpackungen in nichtmetallischen Anwendungen mit Anforderungen an Reproduzierbarkeit und Kantenqualität.

Technische Parameter
Laser – Typ: Versiegelte CO2-Laserrohr
Laserleistung: 80 W / 100 W / 130 W / 150 W (optional)
Arbeitsfläche: 1300 mm × 900 mm
Maschinenabmessungen: 1880 × 1549 × 1075 mm
Max. Schneidgeschwindigkeit: 0–24.000 mm/min
Wiederholgenauigkeit: ±0,05 mm
Netzversorgung: AC 110–220 V ±10%, 50–60 Hz
Gesamtleistung: < 1.500 W
Betriebstemperatur: 0–45 °C
Betriebsfeuchte: 5–95%
Mindestzeichen: Englisch 1 × 1 mm
Arbeitstisch: 180 mm Hubplattform
Antriebssystem: Schrittmotor
Kühlung: Wasserkühlung mit Schutz
Hilfsgeräte: Abluftventilator und Luftkanal
Steuerung: DSP-Steuerungssystem
Kompatible Software: LightBurn / RDWorks / CorelDRAW / AutoCAD / Photoshop

Technische Spezifikationen

• Modell: LC1390N
• Arbeitsfläche: 1300 × 900 mm
• Laserrohrtyp: Versiegeltes CO2 (RECI)
• Verfügbare Laserleistung: 80 W / 100 W / 130 W / 150 W
• Z-Hebung (motorisiert): 180 mm mit Autofokus
• Max. Schneidgeschwindigkeit: bis zu 24.000 mm/min
• Positionswiederholgenauigkeit: ±0,05 mm
• Netzversorgung: AC 110–220 V ±10%, 50–60 Hz
• Kühlmethode: Wasserkühlung mit Schutz
• Steuerungssystem: DSP
• Kompatible Software: LightBurn, RDWorks, CorelDRAW, AutoCAD, Photoshop
• Optionale Filtration: 3-stufig (Vorfilter → HEPA ≥0,3 μm → Aktivkohle)
