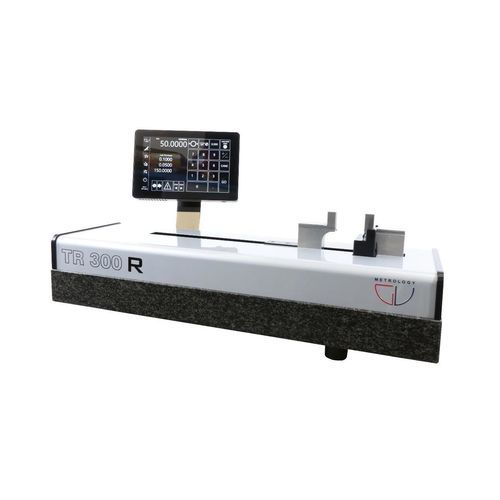

Temperaturkalibrierbank TR series

für CNC, CMM und MessmaschinenUniversalTisch

Produktübersicht
Der TR ist eine Einstellbank für Werkstatt‑ und Kalibrierumgebungen. Etwa 80 % der Einheiten werden neben Bearbeitungszentren eingesetzt, 20 % dienen als Kalibriermaster. TR vereinfacht das Einstellen von 2‑Punkt (ID/OD) und 3‑Punkt Bohrungsmessgeräten und ersetzt mehrere Meisterringe und Fühlblöcke. Patentierte Adapter minimieren Positionierfehler und erhöhen die Einstellungsgeschwindigkeit. Geben Sie den Wert über die Tastatur ein — der Fahrwagen positioniert sich automatisch und hält die Position während der Messung.

Einsatzbereiche

• Voreinstellung interner und externer Messmittel (ID/OD)
• 2‑Punkt Innenmessgeräte
• 2‑Punkt Außenmessschrauben und Messuhren
• 3‑Punkt Mikrometer
• Tiefenmessschieber und Schieblehren
• Universalinstrumente: Sunnen, Dorsey, Mueller, Mitutoyo, Insize, Bowers, Kroeplin

Optional & Zubehör

• Professioneller mobiler Unterstützungstisch
• ILAC / gleichwertiges Zertifikat
• Paar gehärteter Stahl‑Ambosse
• Barcode‑Scanner zum Abrufen von Werten
• Adaptive Halterungen zur Positionierung großer Instrumente

Vorteile des TR‑Systems

• Reduziert Nullsetz‑ und Voreinstellzeiten
• Ersetzt Meisterringe und Fühlblöcke — Mikron für Mikron
• Verbessert die Voreinstellgenauigkeit durch numerische Eingabe
• Einfacheres Nullsetzen: ein fester Bezugspunkt und freihändige Bedienung verringern Bedienerfehler
• Patentierte Adapter führen die Instrumente und erlauben Arbeiten an keramischen Blockflächen
• Keramikhärte gewährleistet Langlebigkeit
• Bei Zertifizierung kann TR als Primärreferenz für interne Kalibrierung dienen
• Barcode‑Scanner für schnelles Abrufen von Positionen

Elektronik

• 10‑Zoll‑Touchscreen
• Alphanumerische Tastatur und numerische Eingabe
• PC‑Anbindung über Ethernet und USB
• Datenspeicherung und Positionsabruf
• Positionsanpassung nach Material/Temperatur

TR SERIE R (table)
Messbereich ID (mm (in)): 300 (12), 600 (23), 1000 (40), 1500 (60), 2000 (80), 3000 (120), 4000 (160), 5000 (200). Messbereich OD (mm): 340, 640, 1040, 1540, 2040, 3040, 4040, 5040. Gewicht (kg): 75, 100, 180, 320, 400, 500, 750, 930. Schnittstelle: ETHERNET/USB. Max. zulässiger Fehler (µm): 3 µm + L/300. Wiederholbarkeit (µm): 1. Auflösung (µm): 1. Betriebstemperatur (°C): 10–35.

TR SERIE S (table)
Verfügbare Größen (mm): 300, 600, 1000, 1500, 2000, 3000, 4000, 5000. Max. zulässiger Fehler (µm): 1,5 µm + L/500. Wiederholbarkeit (µm): 0,8. Auflösung (µm): 0,5. Betriebstemperatur (°C): 10–35.

TR SERIE P (table)
Verfügbare Größen (mm): 300, 600, 1000. Max. zulässiger Fehler (µm): 1 µm + L/500. Wiederholbarkeit (µm): 0,5. Auflösung (µm): 0,1. Betriebstemperatur (°C): 20 ± 1.

Technische Daten

• Produktname / Modell: TR
• Marke: GV METROLOGY
• Funktion: Einstellbank für 2‑Punkt (ID/OD) und 3‑Punkt Bohrungsmessgeräte; ersetzt Meisterringe und Fühlblöcke
• Positionierung: Numerische Eingabe mit automatischer Wagenpositionierung und Positionshaltefunktion
• Adapter: Patentierte Adapter zur Führungsunterstützung, verwendbar auf Keramikblöcken
• Schnittstelle: Ethernet / USB
• Elektronik: 10‑Zoll‑Touchscreen, PC‑Anbindung, Datenspeicherung, Barcode‑Scanner zur Positionserinnerung, Material/Temperatur‑Anpassung
• Serie R — Messbereich ID: 300–5000 mm. Max. Fehler: 3 µm + L/300. Wiederholbarkeit: 1 µm. Auflösung: 1 µm.
• Serie S — Max. Fehler: 1,5 µm + L/500. Wiederholbarkeit: 0,8 µm. Auflösung: 0,5 µm.
• Serie P — Max. Fehler: 1 µm + L/500. Wiederholbarkeit: 0,5 µm. Auflösung: 0,1 µm.
• Zubehör: mobiler Unterstützungstisch, ILAC/äquivalentes Zertifikat, gehärtete Stahlambosse, Barcode‑Scanner, adaptive Halterungen.
