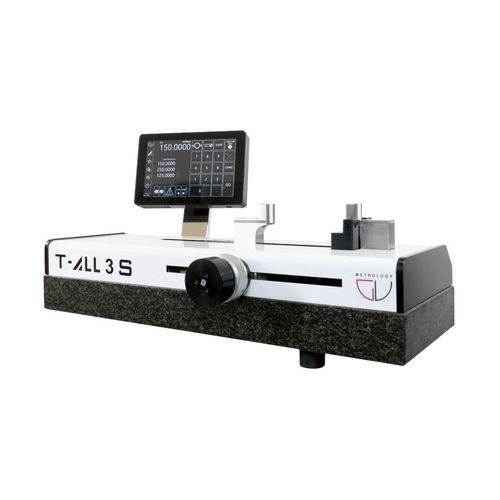

Distanz-Kalibrierbank T-ALL series

MessuhrTischScanner

Product subtitle
T-ALL ist ein werkstattfähiger Prüf- und Kalibrierstand für Einstell-, Voreinstell- und Kalibrieraufgaben mit integrierter, patentierter Messfunktion für schnelle Inline-Prüfungen.

Product overview
T-ALL erweitert die TR-Baureihe durch einen vorgespannten Griff, der Messungen während der manuellen Bedienung ausführt. Entwickelt für Messungen von Produktionsmustern, manuellen Messgeräten und Referenzen in Werkstatt oder Messraum.

Suitable for setting internal and external measuring tools, such as:

• Zweipunkt-Innenmessgeräte (Bohrungsmessgeräte)
• Außengewindmikrometer
• Messschieber (analog und digital)
• Tiefenmessgeräte
• Messuhren und Messvergleichsgeräte
• Messung von Lehrenblöcken und Gewindeeinsätzen (glatt und gewindefrei)

Optional & Accessories

• Schwimmende Profi-Platte für Einsätze
• Verstellbare Platte für Lehrenblöcke
• Hartstahl-Ambosse (flach oder sphärisch)
• Professioneller mobiler Tisch
• ILAC / gleichwertiges Zertifikat
• Paar Hartstahl-Ambosse
• Barcode-Scanner zur Werteabrufung
• Adaptive Halterungen für große Messgeräte

Advantages

• Erfüllt alle TR-Funktionen und bietet zudem schnelle, präzise Messungen direkt in der Fertigung
• Ermöglicht interne Kontrolle und Kalibrierung von Lehrenblöcken und Einsätzen (glatt und gewindefrei)
• Objektive Messwerte durch Hartstahl-Ambosse und kontrollierte Vorspannung

Electronics

• 10-Zoll-Touchscreen
• PC-Anbindung über Ethernet/USB
• Datenspeicherung und Positionsabruf (OD + ID)
• Unterstützung für Barcode-Scanner
• Positionsanpassung nach Material/Temperatur

Technical specifications
T-ALL SERIE R
Messbereich ID (mm): 260, 560, 960, 1500, 2000, 3000
Messbereich OD (mm): 300, 600, 1000, 1540, 2040, 3040
Gewicht (Kg): 75, 100, 180, 450, 650, 1500
Schnittstelle: ETHERNET / USB
Max. zulässiger Fehler (µm): 3 µm + L/300
Wiederholbarkeit (µm): 1
Auflösung (µm): 1
Betriebstemperatur (°C): 10 – 35

T-ALL SERIE S
Max. zulässiger Fehler (µm): 1,5 µm + L/500
Wiederholbarkeit (µm): 0,8
Auflösung (µm): 0,5
Betriebstemperatur (°C): 10 – 35

T-ALL SERIE P
Max. zulässiger Fehler (µm): 1 µm + L/500
Wiederholbarkeit (µm): 0,5
Auflösung (µm): 0,1
Betriebstemperatur (°C): 20 ± 1

Characteristics / technical notes

• Funktion: Prüf- und Kalibrierbank mit patentierter Messfunktion
• Vorgespanntes Handrad für manuelle Messungen
• Geeignet für Innen- und Außenmessungen sowie 2- und 3-Punkt-Kontakte
• Positionsspeicher und PC-/Drucker-Schnittstelle
• Optionen für Werkstatt- oder Laborbetrieb (Mobiltisch, Zertifikate, Ambosse, Scanner)
