Wendeplatten-Nutwerkzeug System 208

zweiseitige Wendeplattefür Langdrehautomatenmit integrierter Kühlmittelzuführung

Übersicht

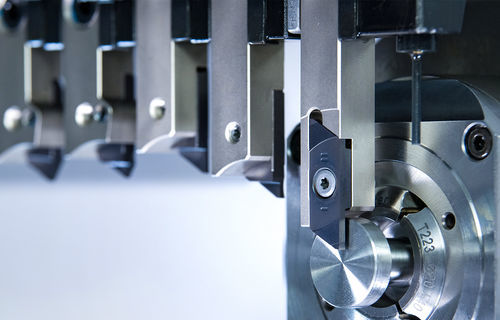

Mit dem neuen System 208 bringt Gühring ein Rillensystem auf den Markt, das speziell für Schieberkopf-Drehautomaten entwickelt wurde. Die spezielle Geometrie, hohe Austauschbarkeit und dokumentierte Lebensdauervorteile erfüllen die Anforderungen beim Zerspanen komplexer Mikro-Drehteile.

Kompaktes Design für beengte Räume
Schieberkopf-Drehautomaten arbeiten häufig in sehr beengten Platzverhältnissen. Die rhombische, geschliffene Wendeschneidplatte mit zwei Schneiden ist für den präzisen Einsatz auch in kleinen Maschinen mit Stangenlader ausgelegt. Mit einer maximalen Nutentiefe von 8 mm deckt System 208 Bearbeitungen vom Abstechen bis zum Rillen und Längsdrehen ab. Feldversuche zeigten bis zu 30 % längere Standzeiten gegenüber Wettbewerbern, kürzere Zykluszeiten und stabilere Prozesse, was zu weniger Werkzeugwechseln und niedrigeren Bauteilkosten führt und die Serienproduktion stabilisiert.

Hohe Prozesssicherheit dank präziser Schnittstelle
Ein zentrales Merkmal des System 208 ist die hochpräzise Schnittstelle mit einer Wiederholgenauigkeit von ±0,015 mm, die die exakte Positionierung der Schneiden nach jedem Plattenwechsel sicherstellt. Die neu entwickelte doppelseitige Torx-Plus-Schraube ermöglicht schnelle Plattenwechsel direkt an der Maschine, spart Betriebszeit und vereinfacht die Handhabung.

Fokus auf Kundennutzen
System 208 bietet Vorteile für verschiedene Branchen:

• Medizintechnik: präzise Bearbeitung filigraner Komponenten wie Implantate und Instrumente
• Elektronik & Robotik: hohe Prozesssicherheit für Kleinserien und Großserien
• Anschlusstechnik: zuverlässige Bearbeitung anspruchsvoller Werkstoffe

Das System erhöht die Maschinenverfügbarkeit, verlängert die Standzeiten pro Werkzeug und senkt die Stückkosten.

Bestand des Rillensystems
Das System 208 Programm umfasst:

• Präzise geschliffene Wendeschneidplatten mit nanoA-Beschichtung in fünf Geometrievarianten (GE, GP, GR, GZ neutral & GZ R/L) für Rillentiefen bis 8 mm
• Haltevorrichtungen in 10×10, 12×12, 16×16 mm, verfügbar rechts/links, mit oder ohne Innenkühlung (IC)
• Neue Torx-Plus-Schräube für schnelle Handhabung

Fazit — Ihr Nutzen mit System 208
System 208 ist auf die Drehtechnik mit Schieberkopf ausgelegt und berücksichtigt Platzbeschränkungen, hohe Präzision sowie Prozesssicherheit und verbessert gleichzeitig die Wirtschaftlichkeit der Fertigung.

Technische Eigenschaften / Spezifikationen

• Marke: Gühring
• Modell / Handelsbezeichnung: System 208
• Plattendgeometrie: rhombische, geschliffene Wendeschneidplatte mit zwei Schneiden
• Maximale Rillentiefe: 8 mm
• Wechsel-/Schnittstellenpräzision: ±0,015 mm
• Plattenbeschichtung: nanoA-Beschichtung
• Verfügbare Plattengeometrievarianten: GE, GP, GR, GZ neutral, GZ R/L
• Haltevorrichtungsgrößen: 10×10 mm, 12×12 mm, 16×16 mm
• Haltevorrichtungsoptionen: rechts / links, mit oder ohne IC (Innenkühlung)
• Schraube: doppelseitige Torx-Plus-Schraube für schnelle Wechsel
• Berichtete Leistung: bis zu 30 % längere Standzeiten in Feldversuchen vs. Wettbewerber
