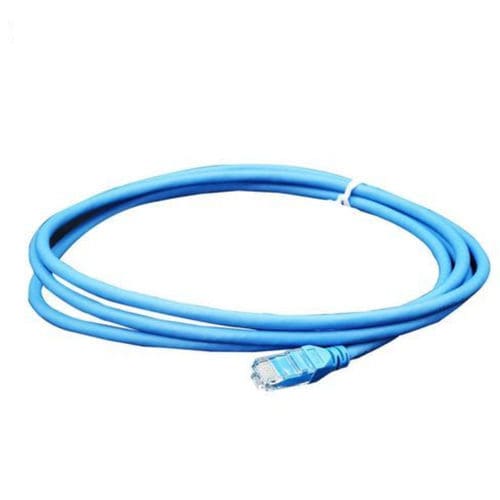

Starthilfekabel TTX series

Produktbeschreibung Dieses ungeschirmte Kupfer-Jumperkabel ist für Cat5e-, Cat6- und Cat6A-Netzwerke ausgelegt und wurde speziell für Netzwerkkabelhersteller und Systemintegratoren entwickelt, die zuverlässige Patchverbindungen mit standardisierten RJ45-Schnittstellen benötigen. Es wird für die Übertragung von Sprach-, Digital-, Audio-/Video- und Bildsignalen verwendet, unterstützt verschiedene Ethernet-Anwendungen und eignet sich für Anwendungen, die von den Normen GB 50311 und ISO/IEC 11801 für Kanäle der Ea-, E- und D-Klasse spezifiziert werden. Es erfüllt die Anforderungen von Normen wie ANSI/TIA-568.2-D für Cat.6x/Cat.6/Cat.5e-Steckverbinder. Standard RJ45-Stecker. Zur Erleichterung von Installation und Wartung sind optionale Zuglaschenstrukturen und verschiedene Mantelmaterialien erhältlich. Technische Spezifikationen, die hohe Leistung und Konformität gewährleisten Konstruiert mit spritzgegossenen Endhülsen, um Leistungseinbußen aufgrund von Stecker- und Kabelbewegungen zu vermindern. Umkehrschutz an beiden Enden garantiert Verbindungsstabilität über lange Nutzungszyklen hinweg - ausgelegt für mindestens 800 Einsteck- und Ausziehvorgänge. Unterstützt Bandbreiten bis zu 500 MHz für Cat6A und 100 Ω Wellenwiderstand gemäß ANSI/TIA-568.2-D. Ummantelung in flammwidrigem PVC und raucharmen, halogenfreien FRNC/LSOH-Varianten. Farbcodierungsoptionen (z. B. grau, rot, gelb, orange) erleichtern die Netzwerkverwaltung und -identifizierung. Anwendung in Unternehmensnetzinfrastrukturen und Rechenzentren Entwickelt für Rack-to-Rack-Verbindungen in Rechenzentren, Vernetzung von Konferenzräumen in Büros, temporäre Netzwerkerweiterungen, LAN-Patching, Netzwerkmigration und Prototyping auf dem Labortisch. Durch die Einhaltung von GB 50311 und ISO/IEC 11801 eignet es sich für strukturierte Verkabelungssysteme, die Kanalintegrität der Klassen Ea, E und D erfordern. Ergänzt das Angebot an Glasfaser-Jumper-Kabeln in hybriden Kupfer-Glasfaser-Implementierungen. Produktmerkmale

• Erfüllt die Normen Cat.6A / Cat.6 / Cat.5e; unterstützt physikalische Bandbreiten von 500 MHz / 250 MHz / 100 MHz.
• Spritzgegossene Endhülsen reduzieren die mechanische Belastung zwischen Kabel und Stecker.
• Anti-Reverse-Steckerschutz an beiden Enden, um unsachgemäße Abschlüsse zu verhindern.
• Manteloptionen: Flammwidriges PVC (FR/PVC) und FRNC/LSOH (raucharm, halogenfrei).
• Erhältliche Farben (Beispiele): grau, rot, gelb, orange; optionale Pull-Tab-Jumper für einfachere Wartung erhältlich.

Produktleistung

• Physikalische Bandbreite: 500 MHz / 250 MHz / 100 MHz
• Charakteristische Impedanz: 100 Ω
• Laufzeit (Steck-/Steckzyklen): ≥ 800 Einsteck-/Ausziehvorgänge
• Lagertemperatur: -40°C bis +70°C
• Betriebstemperatur: -10°C bis +60°C

Bestellinformationen (Beispiele) Produktmodell | Produktbezeichnung | Farbe | Einheit TTX51A-RRU4PVL-GY01M0 | RJ45-RJ45 Ungeschirmtes Patchkabel Kat.5e, FR/PVC, 1m | Grau | 1PC TTX51A-RRU4PVL-GY02M0 | RJ45-RJ45 Ungeschirmtes Patchkabel Kat.5e, FR/PVC, 2m | Grau | 1PC TTX51A-RRU4PVL-GY03M0 | RJ45-RJ45 Ungeschirmtes Patchkabel Kat.5e, FR/PVC, 3m | Grau | 1PC TTX60A-RRU4PZL-BU01M0 | RJ45-RJ45 Ungeschirmtes Patchkabel Kat.6, FRNC/LSOH, 1m | Blau | 1PC TTX60A-RRU4PZL-BU02M0 | RJ45-RJ45 Ungeschirmtes Patchkabel Kat.6, FRNC/LSOH, 2m | Blau | 1PC TTX60A-RRU4PZL-BU03M0 | RJ45-RJ45 Ungeschirmtes Patchkabel Kat.6, FRNC/LSOH, 3m | Blau | 1PC TTX65A-RRU4PZL-BU01M0 | RJ45-RJ45 Ungeschirmtes Patchkabel Kat.6A, FRNC/LSOH, 1m | Blau | 1PC TTX65A-RRU4PZL-BU02M0 | RJ45-RJ45 Ungeschirmtes Patchkabel Kat.6A, FRNC/LSOH, 2m | Blau | 1PC TTX65A-RRU4PZL-BU03M0 | RJ45-RJ45 Ungeschirmtes Patchkabel Kat.6A, FRNC/LSOH, 3m | Blau | 1PC Verwendungsszenarien

• Rackverbindungen in Rechenzentren in Umgebungen mit hoher Dichte - zuverlässiges Patching mit hoher Bandbreite zwischen Switches und Servern.
• Enterprise LAN-Implementierungen, Konferenzräume und temporäre Erweiterungen - farbcodierte Jumper und optionale Pull-Tabs vereinfachen die Identifizierung und Wartung.
• Hybrid-Kupfer-Glasfaser-Infrastrukturen - ergänzt Glasfaser-Jumperkabel für integrierte Netzwerklösungen.

Caractéristiques / Technische Daten

• Normenkonformität: GB 50311, ISO/IEC 11801; ANSI/TIA-568.2-D referenziert für Steckverbinder und Kanalkonformität.
• Bandbreite: bis zu 500 MHz (Cat6A), unterstützt Cat6- und Cat5e-Frequenzen.
• Impedanz: 100 Ω Wellenwiderstand.
• Mechanische Beständigkeit: ≥800 Einsteck-/Entfernungszyklen.
• Steckverbindermerkmale: RJ45 mit angespritzten Endhülsen und Verpolungsschutz an beiden Enden.
• Gehäusematerialien: FR/PVC (flammhemmendes PVC) oder FRNC/LSOH (flammhemmend, raucharm und halogenfrei).
• Erhältliche Farben: grau (Standard), optional rot, gelb, orange, blau, etc.
• Typische Längen verfügbar: 1 m, 2 m, 3 m (kundenspezifische Längen auf Anfrage).
• Betriebstemperatur: -10°C bis +60°C; Lagertemperatur: -40°C bis +70°C.
