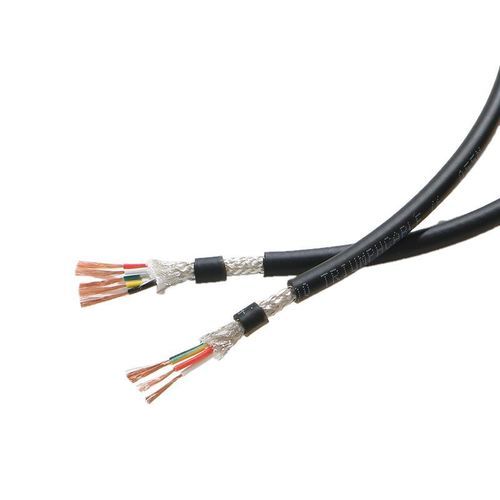

Konfektioniertes Elektrokabel / Steuerung TRVVP

SignalMehrleitermehrstrangig

Anwendungsbereich
Steuersignalkabel zur Verbindung von Robotersteuerungen (u. a. Lichtbogen‑Schweißroboter, Punktschweißroboter, Montage‑Roboter, Lackierroboter, Handhabungsroboter, Unterwasser‑Erkundungsroboter, Gravurroboter, Palettierroboter und weitere Roboterarten). Geeignet für Anwendungen mit stark wiederholter Biegung, bewegte Energieketten/Kabelketten sowie Umgebungen mit elektromagnetischen Störungen durch Motoren und Anlagen.

Produkteigenschaften

• Flexible, abrieb‑ und schnittfeste Außenfläche
• Flammschutz gemäß IEC 60332‑1‑2; ölbeständig gemäß EN 60811‑404
• Maximale Fahrgeschwindigkeit: ≤ 3 m/s
• Biegeradius: Fahrstrecke < 10 m → 4×D; Fahrstrecke ≥ 10 m → 7.5×D (D = Kabelaußendurchmesser)
• Für Kettenbetrieb ausgelegt: Lebensdauer > 20 Millionen Kettenzyklen

Aufbau

• Leiter: ultrafeiner, mehrdrähtiger blanker Kupferleiter (mit Zugkern), nach IEC 60228
• Isolierung: TPE Kernisolation Kategorie 6
• Außenmantel: PUR, grau (RAL 7001)
• Verseilung: < 8 Leiter — Bündelverseilung; ≥ 8 Leiter — gruppierte Verseilung um die Verstärkungsader

Technische Daten
Leiterkennzeichnung: schwarze Leiter mit weißer Nummerierung gemäß DIN VDE 0293
Leiterwiderstand: entspricht IEC 60228 Klasse 6
Schutzleiter: G = mit gelb‑grünem Schutzleiter; X = ohne gelb‑grünen Schutzleiter

Parameter‑Tabelle
Querschnitt (mm²) | Kabelaußendurchmesser (mm) | Leiterdurchmesser (mm) | Leiterwiderstand bei 20°C (Max, Ω/km) | Isolationsstärke (mm) | Mantelstärke (mm) | Nennspannung (V)
3*0.2 | 5.4±0.2 | 1.3 | 92.3 | 0.4 | 1.0 | 300/300V
3*0.3 | 5.6±0.2 | 1.5 | 69.2 | 0.5 | 1.0 | 300/300V
3*0.5 | 6.5±0.2 | 1.8 | 39 | 0.5 | 1.0 | 300/300V
3*0.75 | 7.5±0.2 | 2.1 | 26 | 0.6 | 1.1 | 300/300V
3*1.0 | 8.1±0.2 | 2.4 | 19.5 | 0.6 | 1.1 | 300/300V
3*1.5 | 9.1±0.2 | 2.8 | 13.3 | 0.7 | 1.2 | 300/300V
3*2.5 | 10.9±0.2 | 3.4 | 7.98 | 0.8 | 1.3 | 300/300V

Eigenschaften / technische Spezifikationen

• Leitermaterial: ultrafeines mehrdrähtiges blankes Kupfer (IEC 60228)
• Isolationsmaterial: TPE Kategorie 6
• Mantelmaterial: PUR (grau RAL 7001)
• Nennspannung: 300/300 V
• Hinweis Biegeradius: 4×D bei Fahrstrecke <10 m; 7.5×D bei Fahrstrecke ≥10 m
• Maximale Fahrgeschwindigkeit: ≤ 3 m/s
• Flammwiderstand: IEC 60332‑1‑2; Ölbeständigkeit: EN 60811‑404
• Speziell ausgelegt für Kabelketten/Energieketten mit hohen Biegezyklen (Lebensdauer >20 Millionen Zyklen)
