DC/DC-Wandler / Aufwärtswandler

gesteuertnicht isoliertverkapselt

Kurzbeschreibung

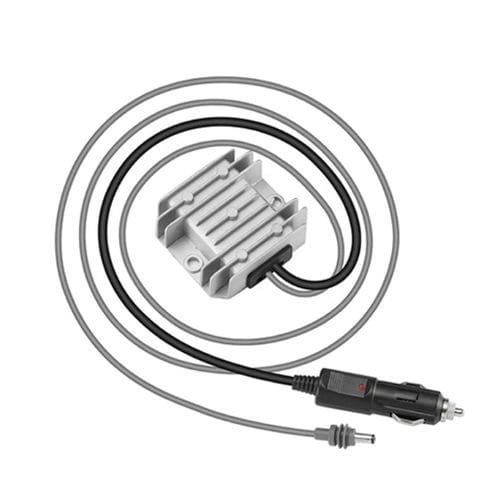

Hocheffizienter DC-DC-Wandler für Starlink-Installationen in Fahrzeugen und mobilen Anwendungen. Lieferumfang: Zigarettenanzünder-Stecker und 3 m DC-Kabel mit 5,5×2,1 mm Stecker.

Wichtigste Punkte

• Eingangsspannung: nominell DC 12V (Seite zeigt in verschiedenen Abschnitten Bereiche 10V–28V und 10V–36V)
• Ausgangsspannung: DC 30V ±0,25V
• Ausgangsstrom / Leistung: bis zu 3,5A / 105W (Variante angegeben 1A–3,5A)
• Abmessungen: 66 × 57 × 23 mm (Variante 1A–3,5A)
• Gewicht: ~0,2 kg
• Zertifizierungen: CE / FCC / ROHS

Eigenschaften

• Synchrone Gleichrichtungstopologie zur Verbesserung der Wirkungsgrade
• Interner Kapazitätsfilter ausgelegt für hohe Temperaturen
• Organisches Silikon-Gehäuse
• Integrierte Chip-Schutzfunktionen: Übertemperatur- und Überstromschutz
• Stoß-, Fall-, Feuchtigkeits- und staubresistente Konstruktion
• Wirkungsgradangaben: 90 % (Tabelle) / bis zu 96 % (Merkmalsblock)
• Nicht isoliertes Eingang-zu-Ausgang-Design
• Schutzart: IP67

Achtung / Warnhinweise

• Beschriftungsanweisungen bei der Installation beachten; Polarität nicht vertauschen (Plus/Minus)
• Eingang und Ausgang nicht vertauscht anschließen; dies kann den Wandler beschädigen
• Die angeschlossene Last darf die Nennleistung des Wandlers nicht überschreiten

Tabelle (extrahierte Werte)
Produktname : 12V DC zu 30V DC Wandler
Größe : 66 × 57 × 23 mm
Produktbild : auf der Produktseite enthalten
Ausgangsstrom : 3,5A
Ausgangsleistung : 105W
Gewicht : 0,2 kg
Eingangsspannung : DC12V (Bereiche 10V–36V und 10V–28V in verschiedenen Abschnitten gezeigt)
Wirkungsgrad : 90 % (Tabelle) / 96 % (Merkmalsblock)
Ausgangsspannung : DC30V ±0,25V
Übertemperaturschutz : 150℃
Arbeitstemperatur : -20℃ bis 85℃
Wasserdichtigkeit : IP67

Technische Daten / Spezifikationen

• Eingangsspannungsbereich (auf der Seite angegeben): DC12V nominell; Bereiche angezeigt 10V–28V und 10V–36V
• Ausgangsspannung: DC30V ±0,25V
• Ausgangsstrom: bis zu 3,5A (variantspezifisch: 1A–3,5A)
• Ausgangsleistung: 105W
• Abmessungen: 66 × 57 × 23 mm (Variante 1A–3,5A)
• Gewicht: ~0,2 kg
• Wirkungsgrad: 90 % (Tabelle) / bis zu 96 % (Merkmalsblock)
• Schutzfunktionen: Übertemperatur (150℃), Überstromschutz (integrierter Chipschutz)
• Konstruktion: synchrone Gleichrichtung, interner Kondensatorfilter, organische Silikonverguss
• Isolation: nicht isoliert zwischen Eingang und Ausgang
• Schutzart: IP67 (wasserdicht)
• Betriebstemperatur: -20℃ bis 85℃
• Zertifizierungen: CE, FCC, ROHS
