Bearbeitungsspindel DGZZ-10020/10024

mit DirektantriebBT 30Fettschmierung

Produktübersicht
Dieses Modell bietet die schnellere Option innerhalb der 100 mm BBT30-Gruppe. Die Varianten mit 20.000 und 24.000 U/min, das Gewicht von 14,5 kg und die natürliche Kühlung eignen sich für kompakte Bearbeitungszentren, die hohe Schnittgeschwindigkeiten erfordern.

Maximale Drehzahl
Maximale Drehzahl: 20000 / 24000 U/min.

Technische Daten

• Spindelmodell: DGZZ-10020/10024
• Geeigneter Werkzeughalter: BBT30
• Maximale Drehzahl (U/min): 20000 / 24000
• Spannkraft (N): 2700–3100
• Schmierung: Fett
• Kühlung: Natürliche Kühlung (luftgekühlt)
• Dynamische Auswuchtklasse: G1
• Gewicht: 14,5 kg

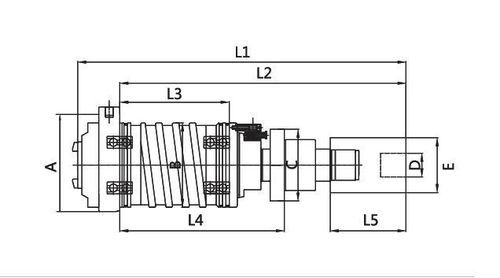

• Wichtige Abmessungen: L1=90 mm, L2=340 mm, L3=130 mm, L4=195.5 mm, L5=90 mm
• Flansch / Befestigung: 4-M8 (PCD Φ120)
• Wellen-/Werkzeugdurchmesser (D): Φ22 / Φ24 / Φ28
• Weitere Durchmesser: B=Φ100; C=Φ85; E=Φ65

Anwendungen
Kompakte Bearbeitungszentren und andere kleine/mittlere CNC-Maschinen, die hohe Schnittgeschwindigkeit und eine BBT30-Schnittstelle benötigen.
