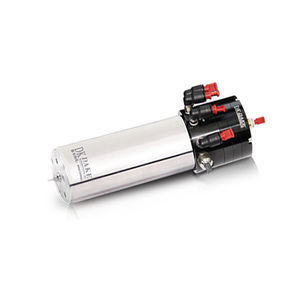

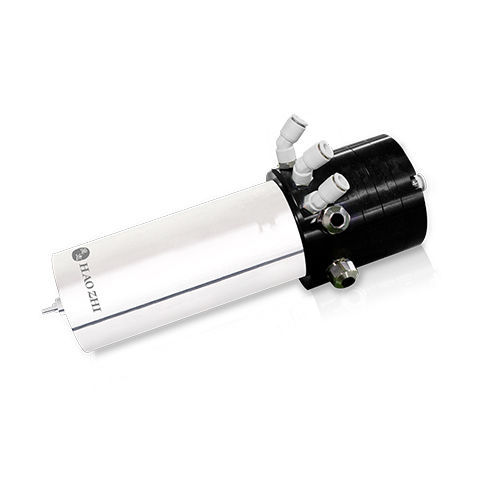

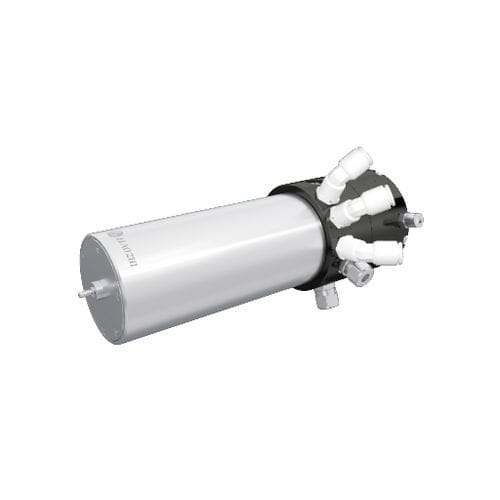

Bohr-Motorspindel DQF-320E

motorisiertwassergekühltmit hoher Drehzahl

Bei diesem Produkt handelt es sich um eine luftgelagerte Ultra-Hochgeschwindigkeitsspindel mit einer Drehzahl von 320.000 U/min. Ausgestattet mit einem Hochleistungsmotor dauert es nur 5,2 Sekunden, um die Geschwindigkeit auf 320.000 U/min zu erhöhen.Überlegene Leistung, während das Drehmoment bei niedriger Geschwindigkeit erheblich verbessert wird, ist es vollständig in den Aspekten der großen Lochbohrkapazität und der kleinen Lochbohrgenauigkeit aufgerüstet.Es ist ein Produkt, das speziell für hochpräzise, schnelle und hocheffiziente Bohrungen in der PCB-Industrie entwickelt wurde. 1. Hohe Präzision: Die dynamische Durchbiegung bei voller Geschwindigkeit beträgt <6um, was besonders für hochpräzise Bohrungen mit einem Durchmesser von 0,3-0,05mm geeignet ist. 2. Hohe Effizienz: Die Drehzahl kann innerhalb von 3,4 Sekunden 200.000 U/min erreichen; 250.000 U/min innerhalb von 4,1 Sekunden; 320000 Umdrehungen pro Minute innerhalb von 5,2 Sekunden; Der Wirkungsgrad beim Starten und Stoppen wird um 2,5 % erhöht. 3. Starke Fähigkeit, große Löcher zu bohren: Das Drehmoment bei niedriger Drehzahl erreicht 0,044 Nm, und das 5,0-mm-Werkzeug kann kontinuierlich mehr als 1000 Löcher bearbeiten (S25000 F0,2 R0,5 3*1,6 mm FR4). 4. Hohe thermische Stabilität: Das thermisch-strukturelle Kopplungsmodell ist etabliert, und das Temperaturfeld ist tiefgreifend optimiert, um sicherzustellen, dass der Temperaturanstieg der Spindel ≤3,5℃ (Konkurrenzprodukt 4℃), die Maschinengröße 6um (Konkurrenzprodukt 7um) und der durchschnittliche CPK2,447 (Konkurrenzprodukt 2,44) ist, was die Bohrgenauigkeit der Maschine weiter verbessert.
