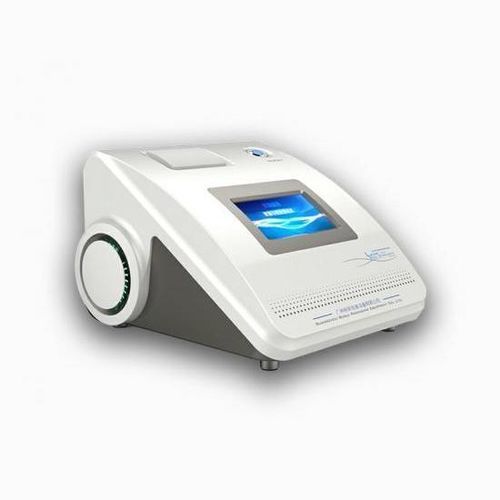

Dichtheitsprüfgerät / absoluter Druckverlust AUTO GBM-D1

DruckHochdruckAbleitstrom

Gerätebeschreibung
Der intelligente Dichtheitsprüfer GBM-D1 setzt Proben unter Druck, um die Dichtheitsfestigkeit und die Integrität von Verpackungen zu bewerten. Er unterstützt Berst-, Leck (Druckabfall), Kriech- und Blasentests und ist geeignet für flexible, starre, poröse und laminierte Aluminiumverpackungen in den Bereichen Lebensmittel, Pharmazie und Industrie. Das Gerät bietet mehrere Prüfmodi, optionale Prüfaufbauten und entspricht relevanten ASTM-, ISO- und GB/YY-Normen.

Normen

• ASTM F1140 Blasting and Creep of Flexible Barrier Packaging (Unrestrained)
• ASTM F2054 Rupture Test (with Limiting Plate)
• ASTM F2095 Pressure Decay Leak Test (unrestrained or with restrained plate)
• ASTM F2096 Bubble Leak Test (with water tank)
• ISO 11607 Packaging for Terminally Sterilized Medical Devices
• YY/T 0681.3 Test methods for packaging of sterile medical devices - Part 3: Resistance to internal pressure damage of unconstrained packaging
• YY/T 0681.5 Test methods for packaging of sterile medical devices - Part 5: Detection of gross leakage by internal pressure method (bubble method)
• YY/T 0681.9 Test methods for packaging of sterile medical devices - Part 9: Seal burst test of flexible packaging by internal air pressure method of restraint plate
• GB/T 17876 Packaging Containers Plastic Anti-theft Bottle Caps

Prinzp der Prüfung
Der Prüfer übt kontrollierten Luftdruck auf die Probe aus – entweder bis zum Bersten oder bis zu einem definierten Druckniveau – um die Dichtheit zu beurteilen. Prüfungen liefern Kennwerte wie Berstdruck, Druckabfall, Zeit bis zum Versagen unter Dauerbelastung und sichtbare Leckage (Blasen). Ergebnisse werden mit Prüf-/Haltezeit sowie Ort der Leckage dokumentiert.

Prüfverfahren

• Berstprüfung: Der Druck wird kontinuierlich erhöht, bis die Verpackung versagt. (Konform mit ASTM F1140, ASTM F2054, YY/T 0681.3, YY/T 0681.9)
• Lecktest: Auf vorgegebenen Druck aufpumpen und während der Prüfzeit halten, dann Druckabfall/Leckmessung durchführen. Prüfungen können ungespannt oder mit Begrenzungsplatte erfolgen. (Konform mit ASTM F2095, ISO 11607-1)
• Kriechtest: Konstanter Druck nahe der Berstgrenze wird über Zeit gehalten, um Dichtungsverhalten unter Dauerdruck zu bewerten; optionaler Modus Kriech bis Bruch. (ASTM F1140, YY/T 0681.3)
• Blasentest: Probe unter Wasser setzen, auf definierten Druck bringen und während der Haltezeit auf Blasenbildung beobachten. (ASTM F2096, YY/T 0681.5)

Technische Daten

• Modell / Artikel-Nr.: AUTO GBM-D1
• Messbereich: 0,1 kPa – 1 MPa (Hoher Druck bis 1,6 MPa für bestimmte Prüfungen möglich)
• Auflösung: 0,1 kPa
• Messgenauigkeit: 0,1 kPa
• Prüfzeit: 1 ~ 1000 s
• Unterstützte Prüfarten: Berst, Leck (Druckabfall), Kriech, Blasenmethode
• Anwendbare Verpackungen: Flexibel, Halbplastisch, Vollplastisch, Verbundfolien, Blister, Schläuche, Verschlüsse
• Erforderlicher Luftversorgungsdruck: 0,5 ~ 0,9 MPa
• Maße (B×T×H): 400 × 415 × 272 mm
• Stromversorgung: AC 220V, 50Hz; Leistung: 150W
• Gewicht: 10 kg

Anwendung
Geeignet für Berst-, Leck- und Kriechprüfungen an verschiedenen Verpackungsmaterialien und -formaten in Lebensmittel-, Pharma-, Kosmetik- und Industriebereichen. Typische Proben: Kunststoffverbundbeutel, Aluminium-Kunststoff-Laminate, Blister, Schläuche (Zahnpasta, Kosmetik, Salben), dreiseitig verschlossene Beutel und Diebstahlsichere Verschlüsse.

Weitere Anwendungen: Dichtigkeitsprüfung von Aerosolventilen, Hochdruckprüfungen (bis 1,6 MPa in speziellen Konfigurationen) sowie Überprüfung von Verschlüssen und Klappdosen.

Technische Spezifikationen

• Modell / Artikel-Nr.: AUTO GBM-D1
• Messbereich: 0,1 kPa – 1 MPa
• Auflösung: 0,1 kPa
• Messgenauigkeit: 0,1 kPa
• Prüfzeitbereich: 1 bis 1000 s
• Unterstützte Prüfarten: Berst, Leck (Druckabfall), Kriech, Blasenmethode
• Anwendbare Verpackungen: Flexibel, Halbplastisch, Vollplastisch, Verbundfolien, Blister, Schläuche, Verschlüsse
• Luftversorgungsdruck: 0,5 ~ 0,9 MPa (Hoher Druck bis 1,6 MPa für bestimmte Prüfungen)
• Maße (B×T×H): 400 × 415 × 272 mm
• Stromversorgung: AC 220V, 50Hz; Leistung: 150W
• Gewicht: 10 kg
