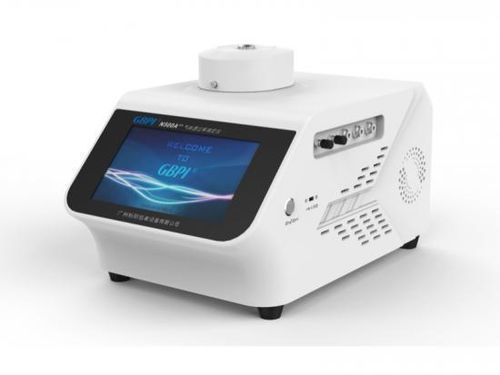

Durchlässigkeits-Analysator N500A 2.0

LuftStickstoffHelium

Produktübersicht
Der N500A 2.0 ist ein Laborgerät zur Messung der Gasdurchlässigkeit, das Mechanik, Elektronik und Software zur quantitativen Bestimmung des Gasdurchtritts durch Folien, Platten, Metallfolien und Verpackungen integriert. Geeignet für Tests an Flaschen, Beuteln, Dosen und Boxen mit Gasen wie O2, CO2, N2 und Luft.

Prüfprinzip
Das Gerät arbeitet nach dem Differenzdruckverfahren. Die Probe wird zwischen Ober- und Unterkammer platziert. Nach Evakuierung per Vakuumpumpe wird in die Oberkammer ein Referenzgas bei kontrolliertem Druck eingespeist. Die Permeation wird aus Druckänderungen in der Unterkammer berechnet.

Normen
GB/T 1038.1; ISO 2556; ISO 15105-1; ASTM D1434; JIS K7126-1; YBB 00082003

Eigenschaften

• Patentierte Kerntechnologie für präzise Messungen
  • Importierte Hochpräzisions-Vakuumsensoren mit Silizium-Piezowiderstands-Chips und Temperaturkompensation; Vollskalen-Drift ≈0,01% Anzeige/°C; Wiederholbarkeit ≤±0,2% FS.
• Automatische Druckdifferenzerhaltung mit einstellbarem Sollwert und hochauflösendem Drucksensor (0,01 Pa).
• Halbleiter-Kühlplatte für bidirektionale automatische Temperaturregelung, Genauigkeit 0,1°C.
• Zuverlässige Vakuumpumpe mit Enddruck bis 0,05 Pa und niedrigem Geräuschpegel.
• Neues pneumatisches Gasregelventil und automatische Probenklemme für schnelle, reproduzierbare Probenabdichtung.
• Großer Messbereich von 0,01 bis 25000 cm³/(m²·24h·0,1MPa), geeignet für hoch-/mittel-/niedrigbarriere Materialien; Zubehör für Flaschen, Beutel und Schalen verfügbar.
• Softwaremodule für Permeationsanalyse: Gasdurchlässigkeitsrate, Permeabilitätskoeffizient, Diffusions- und Löslichkeitskoeffizienten; temperaturabhängige Anpassung und optionale Hochdruckprüfung (0–300 kPa).
• Vollautomatischer Ein-Tasten-Testablauf mit Echtzeit-Anzeige von Permeations-, Temperatur- und Druckkurven; Mehrfach-Exportformate und elektronische Signaturunterstützung.
• Kalibrierung und Verifikation mit nationalen Referenzsubstanzen zur Rückverfolgbarkeit der Messergebnisse.

Anwendung
Folien: PP/PET/PE/PVC/BOPP/CPP, Verbund- und Co-Extrusionsfolien, metallisierte und biologisch abbaubare Folien (PLA/PBAT/PBS) und andere Membranmaterialien.
Platten: starre medizinische Platten (PP/PVC/PTP), metallverbundplatten, Gummiplatten.
Papier & Karton: gestrichenes Papier, Silikonpapier, metallisiertes Papier, Papier–Kunststoff-Verbund.
Medizinische Pflaster und Hygieneprodukte: Wundpflaster, Wärmepflaster, Damenhygieneartikel.
Verpackungen: Getränke- und Ölflaschen, Tetra Pak, Vakuumbeutel, Dosen, Kosmetikverpackungen, Tuben, Joghurtbecher usw.
Gase: O2, CO2, N2, Luft, He.

Technische Daten

• Messbereich: 0,01–25000 cm³/(m²·24h·0,1MPa)
• Auflösung: 0,0001 cm³/(m²·24h·0,1MPa)
• Temperaturregelbereich: 15–60 °C
• Temperaturgenauigkeit: ±0,1 °C
• Vakuumgenauigkeit: angegebener Wert ±0,2%
• Endvakuum: ≤10 Pa
• Vakuumauflösung: 0,01 Pa
• Prüfdruck: 0,1 MPa
• Prüfgase: O2, CO2, N2, etc.
• Permeationsfläche: 50,24 cm²
• Probenabmessung: Φ110 mm
• Probendicke: ≤2 mm
• Prüfstückanzahl: 1 Stück
• Abmessungen: 380 × 585 × 345 mm
• Pneumatischer Druck: ≥0,3 MPa
• Leistung: 450 W
• Stromversorgung: AC 220 V, 50 Hz
