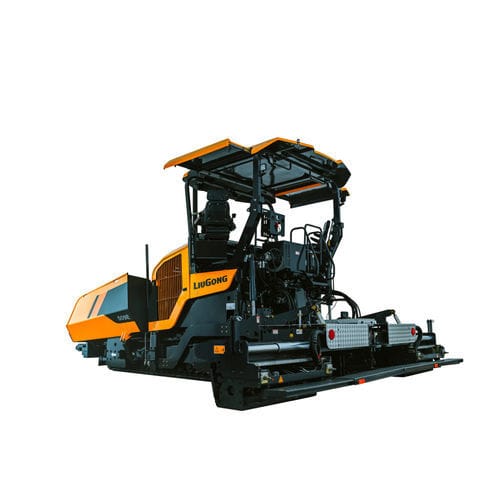

Asphaltfertiger 509E

auf Raupenfür Fahrzeugefür Baumaschinen

Produktbeschreibung

• Intelligentes CAN-Steuerungssystem zur Einstellung und Überwachung von Verlegeparametern mit Bedienerfeedback und präziser Regelung.
• Automatische Nivellierung durch zwei hydraulische Förderer für eine gleichmäßige Materialverteilung über das Abstreifblech.
• Großer 16-t-Bunker so positioniert, dass Materialeinfluss minimiert und die Zuführung erleichtert wird.
• Effizanter Antriebsstrang mit ECO‑Modus zur Reduzierung des Kraftstoffverbrauchs und der Betriebskosten (bis zu ~12% je nach Einsatzbedingungen).

Hauptspezifikationen (Zusammenfassung)
Betriebsgewicht: 27.300 kg
Nennleistung: 169 kW (227 PS / 230 ps) @ 2.000 1/min
Verlegebreitenbereich: 2,5–9,5 m (mechanisch) / 3–9 m (hydraulisch)
Theoretische Leistungsfähigkeit: 1000 t/h
Bunkerinhalt: 16 t
Max. Einbaudicke: 500 mm
Glätte: ≤2 mm (pro 3 m)
Kraftstofftankvolumen: 350 L
Länge: 7.350–7.560 mm (je nach Konfiguration)
Breite: 3.540 mm
Höhe: 3.960 mm
Fahrgeschwindigkeit: 0–4 km/h
Verlegegeschwindigkeit: 0–18 m/min
Steigfähigkeit: 20%

Hydraulik — Technische Daten
Verlegebreitenbereich: 3–9 m
Theoretische Leistungsfähigkeit: 1000 t/h
Motor-Modell: Cummins B7
Verlegegeschwindigkeit: 0–18 m/min
Bunkerinhalt: 16 t
Glätte: ≤2 mm (pro 3 m)
Stampffrequenz: 0–30 Hz
Stampf-Schlagweite hinten: 5 mm
Kronenverstellung: -1~4%
Verdichtung (Asphalt/stabilisierter Boden): ≥80%
Länge: 7.560 mm
Höhe: 3.960 mm
Max. Einbaudicke: 500 mm
Betriebsmasse: 27,3 t
Nennleistung: 169 kW (227 PS / 230 ps) @ 2.000 1/min
Fahrgeschwindigkeit: 0–4 km/h
Steigfähigkeit: 20%
Stampf-Typ: Einzelstampfer
Vibrationsfrequenz: 0–45 Hz
Verdichtung (Asphalt): ≥90%
Kraftstofftankvolumen: 350 L
Breite: 3.540 mm

Mechanik — Technische Daten
Verlegebreitenbereich: 2,5–9,5 m
Theoretische Leistungsfähigkeit: 1000 t/h
Motor-Modell: Cummins B7
Verlegegeschwindigkeit: 0–18 m/min
Bunkerinhalt: 16 t
Glätte: ≤2 mm (pro 3 m)
Stampffrequenz: 0–30 Hz
Stampf-Schlagweite hinten: 3/5/6/7/8/9 mm
Kronenverstellung: -1~4%
Verdichtung (Asphalt/stabilisierter Boden): ≥80%
Länge: 7.350 mm
Höhe: 3.960 mm
Max. Einbaudicke: 500 mm
Betriebsmasse: 22,3 t
Nennleistung: 169 kW (227 PS / 230 ps) @ 2.000 1/min
Fahrgeschwindigkeit: 0–4 km/h
Steigfähigkeit: 20%
Stampf-Typ: Doppelstampfer
Stampf-Schlagweite vorne: 0/3/6/8,5/12 mm
Vibrationsfrequenz: 1–45 Hz
Verdichtung (Asphalt): ≥90%
Kraftstofftankvolumen: 350 L
Breite: 3.540 mm

Technische Merkmale

• Modell: 509E
• Marke: LiuGong
• Betriebsgewicht: 27.300 kg
• Nennleistung: 169 kW (227 PS / 230 ps) @ 2.000 1/min
• Verlegebreitenbereich: 2,5–9,5 m (mechanisch) / 3–9 m (hydraulisch)
• Theoretische Leistungsfähigkeit: 1000 t/h
• Bunkerinhalt: 16 t
• Max. Einbaudicke: 500 mm
• Glätte: ≤2 mm (pro 3 m)
• Kraftstofftankvolumen: 350 L
• Länge: 7.350–7.560 mm (je nach Konfiguration)
• Breite: 3.540 mm
• Höhe: 3.960 mm
• Fahrgeschwindigkeit: 0–4 km/h
• Verlegegeschwindigkeit: 0–18 m/min
• Steigfähigkeit: 20%
• Stampf-Typ: Einzel (hydraulisch) oder Doppel (mechanisch)
• Frequenzen Vibration / Stampf: siehe technische Tabellen (0–45 Hz / 1–45 Hz; Stampf 0–30 Hz)
