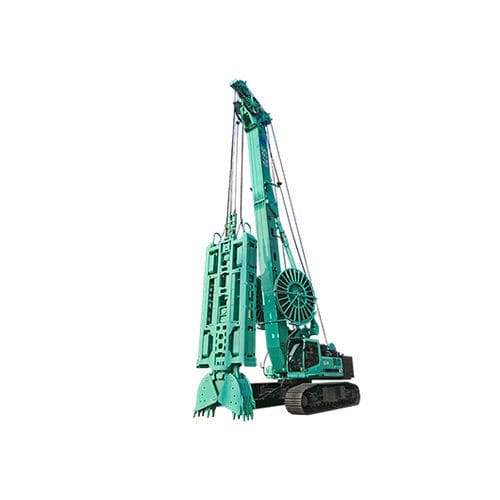

Lasten-Hebegreifer / für Schlitzwände SG70

elektrohydraulisch

Übersicht

• Hersteller: Anbieter spezialisierter Geräte für den Bau von unterirdischen Wänden.
• Niedriger Verbrauch und hohe Effizienz
  Das elektromechanisch-hydraulische Integralsystem ist auf reduzierten Kraftstoffverbrauch (≈25 %) und gesteigerte Baudynamik (≈15 %) gegenüber vergleichbaren Modellen ausgelegt.
• Stabil und zuverlässig
  Integrierte Doppelwinde mit einreihiger Seiltrommel für den Greifer verlängert die Lebensdauer des Drahtseils. Die gesteuerte Zuführung am Schlauchwinde reduziert Extrusion und Verschleiß und verlängert die Lebensdauer der Greifrohre um bis zu 60 %.
• Bedienerorientiertes Design
  Mit Luftfederungssitz und optimierter räumlicher Anordnung für besseren Bedienkomfort und einfachere Wartung.
• Digitale Steuerung und Überwachung
  Visuelles Steuer- und Überwachungssystem zeigt Gerätezustand an und löst bei Abnormalitäten automatische Alarme aus.
• Datenverwaltung
  Digitales Managementsystem zeichnet Baustellenparameter in Echtzeit auf und speichert sie.

Wichtigste Spezifikationen

• Zugkraft: 700 kN
• Wandbreite: 0,8-1,5 m
• Wandtiefe: 90 (Standard 75) m

Produktspezifikationen (Tabellen)
Modell
Wandbreite: 0,8-1,5 m
Max. Hubkraft: 700 kN
Seildurchmesser: 36 mm
Rahmen + Schaufel Gewicht: 23-35 t

Zusätzliche Modellparameter
Wandtiefe: 90 (Standard 75) m
Einzelleinenzug Winde: 2×350 kN
Max. Geschwindigkeit Hauptwinde: 75 m/min
Maschinengewicht (ohne Schaufel): 95 t

Hauptparameter
Gesamthöhe: 18.300 mm
Abstand vom Rahmennzentrum zum Drehzentrum der Maschine: 4.430 - 5.630 mm
Max. Abstand Schaufel zum Boden: 5.500 mm
Abstand vom Drehzentrum zum hinteren Maschinenende: 4.500 mm

Oberwagen: JS80
Motor: Cummins X12 / China III
Nennleistung: 336 kW
Hydrauliksystem Durchfluss: 2 x 360 + 165 L/min
Max. Drehzahl: 2.100 rpm
Hydrauliksystem Druck: 35 MPa

Einziehbares Laufwerk: JT85F
Raupenbreite: 3.450 - 4.800 mm
Kettenplattenbreite: 800 mm
Fahrgeschwindigkeit: 1,7 km/h
Raupenlänge: 5.800 mm
Zugkraft: 700 kN
