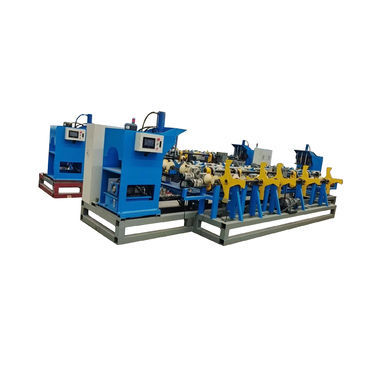

Automatischer Rillenformmaschine

für Rohre

Die automatische Doppelnutmaschine mit zwei Stationen ist eine neue Generation von automatischen Nutmaschinen für Rohre, die von unserem Unternehmen mit fortschrittlicher Technologie entwickelt und hergestellt wird. 1. Modell: 4-Kopf-Automatische Ausklinkmaschine 2. Spezifikation des bearbeitbaren Grundrohrs: DN25-DN300, 3-6 Meter lang und weniger als 8 mm dick; 3. Die Nennleistung des Geräts beträgt 19KW; 4. Gesamtabmessungen: 9m lang * 6m breit * 2,5m hoch 5. Verarbeitungseffizienz: zwei können in etwa 30 Sekunden verarbeitet werden, je nach den verschiedenen Rohrdurchmessern; 1. Der Zuführungsmotor treibt die Zuführungsplatte an, um das Rohr vom Materialregal zur ersten vorbestimmten langen Station zu bewegen; 2. Einstellen der linken und rechten voreingestellten Länge der Rohrleitung; 3. Der Kettenverschiebungsmechanismus bewegt das Rohr zur ersten Ausklinkstation zum Ausklinken. Das Rohr wird in die vorgesehene Position des Ausklinkkopfes befördert, der Rollenzylinder senkt sich, und der Kopfzylinder senkt sich in die vorgesehene Position; der Motor treibt das Rändelrad und das Rohr an, um sich gemeinsam zu drehen, und der Ölzylinder senkt sich weiter, um das Pressen der Rille abzuschließen. Gleichzeitig wird die zweite Gruppe von Rohren weiter zugeführt und in der Länge fixiert; 4. Wenn die erste Station beendet ist, läuft der Kettenverschiebungsmechanismus, und die beiden Rohre werden zur zweiten Station mit vorbestimmter Länge bewegt, während die zweite Gruppe von Rohren zur ersten Druckstation für die Rillenbearbeitung bewegt wird; 5. Der Kettenverschiebungsmechanismus wird betätigt, um die beiden Rohre zur zweiten Rillenpressstation zu bewegen; 6. Zyklischer Betrieb;
