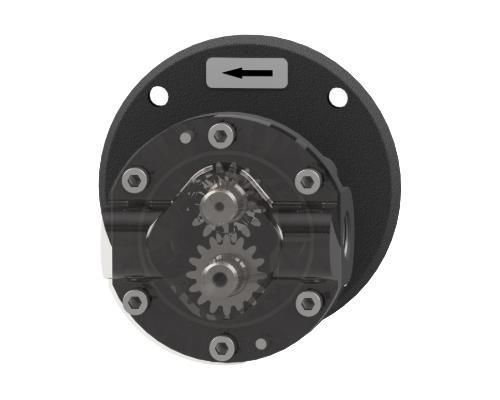

Hydraulische Zahnradpumpe FL-MZ

AußenzahnradInnenzahnradelektrisch

Übersicht
Die BEKA FL-MZ Serie umfasst Zahnradpumpen zum Fördern von Öl und ölbasierten Schmiermitteln mit ausreichenden Schmiercharakteristika. Die Reihe beinhaltet die Varianten FL (Flansch), U (Fuß) und MZ (Motor) für industrielle Schmier- und Förderaufgaben.

Konstruktion & Zulassung
ATEX-zertifiziert für den Einsatz in explosionsgefährdeten Bereichen. Kompakte, robuste Bauweise zur Reduzierung des Installationsraums und Erleichterung der Wartung. MZ-Motorpumpen in horizontaler und vertikaler Ausführung; horizontale MZ können auf einem Behälter oder einer Maschine montiert werden und bis zu 1 m aus einer Ölwanne saugen.

Serienvarianten

• FL: Flanschpumpen für den direkten Antrieb über Kupplung (z. B. Werkzeugmaschinen, Kompressoren, Hochdruckpumpen). Ausführungen für Rechts- oder Linkslauf; optionale konstante Förderrichtung.
• U: Fußpumpen; funktional mit Flanschpumpen vergleichbar, abweichende Montageart.
• MZ: Motorpumpen in horizontaler oder vertikaler Bauweise; horizontale Versionen eignen sich für Direktmontage auf Behälter oder Maschine, Saughöhe bis 1 m.

Zahnradtypen
Verfügbar als Außen- und Innenzahnradpumpen. Innenzahnradpumpen ermöglichen höhere Betriebsdrücke (bis 100 bar) und niedrigere Schallemissionen; Außenzahnradpumpen bieten bereits einen geringen Geräuschpegel und eine breite Förderbereich.

Technische Daten
Funktionsprinzip | Außenzahnradpumpe | Innenzahnradpumpe
Anschlüsse | 1 | 1
Fördervolumen FL-Pumpen | 0,06–65 l/min | 4–32 l/min
Fördervolumen U-Pumpen | 1–65 l/min | 4–32 l/min
Fördervolumen MZ-Pumpen | 0,06–65 l/min | 4–32 l/min
Schmierstoff | Öl | Öl
Betriebstemperatur | -20 bis +80 °C (-4 bis 176 °F) | -5 bis +0 °C (23 bis 158 °F)
Betriebsdruck | Max. 30 / 35 / 40 bar (435 / 507 / 580 psi) | Max. 100 bar (1450 psi)
Versorgungsspannung | 230 / 400 V DC
Schutzart | IP55

Merkmale / technische Spezifikationen

• Serienname: BEKA FL-MZ (FL, U, MZ)
• Zahnradvarianten: Außen und Innen
• Anschlüsse: 1
• Förderbereiche: FL & MZ 0,06–65 l/min (außen); U 1–65 l/min (außen); innen 4–32 l/min
• Kompatible Schmierstoffe: Öl und ölige Schmiermittel
• Betriebs- und Druckbereiche wie oben angegeben
• Versorgungsspannung: 230 / 400 V DC; Schutzart: IP55
• ATEX-konform für explosionsgefährdete Umgebungen
• Kompakte Bauweise; Flansch- (FL), Fuß- (U) oder Motorbefestigung (MZ); MZ horizontal/vertikal; MZ horizontal: Saughöhe bis 1 m
