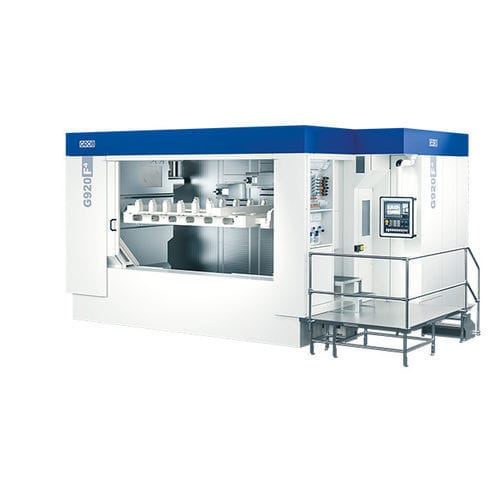

CNC-Bearbeitungszentrum / 5-Achs G9 series

vertikalHSK A-63für die Automobilindustrie

Konzept
Erfahren Sie die Bearbeitungsmöglichkeiten der G900-Baureihe für Mega- und Giga-Gussteile. Der G920F5 bietet 5-Achs-Bearbeitung für komplexe Konturen; der G920F4 ist auf leistungsfähige 4-Achs-Bearbeitung ausgelegt. Modulare Konfigurationen, verschiedene Spindelanordnungen und ein optimiertes Temperaturkonzept ermöglichen präzise und reproduzierbare Fertigung großer Automobil- und Strukturbauteile.

G920F4 / G920F5 Übersicht
G920F4: ausgelegt für präzise 4-Achs-Bearbeitung mit zwei horizontal oder vertikal angeordneten Spindeln und einer Tischlänge für Werkstücke bis 2.900 mm.
G920F5: ergänzt die Plattform um vollständige 5-Achs-Fähigkeit für komplexe Geometrien bei gleicher Modularität.

Hauptmerkmale

• Lineare X-, Y-, Z-Achsen bewegen die Bearbeitungsspindel für hohe Positioniergenauigkeit
• Optimierte Achsdynamik und Steifigkeit für kurze chip-to-chip Zeiten und stabile Schnittleistung
• Verfügbare Konfigurationen: 4-Achsen (G920F4) und 5-Achsen (G920F5)
• Spindeloptionen: zwei horizontal oder vertikal angeordnete Spindeln; Einzelspindel-Variante möglich
• Temperaturkonzept für hohe Bearbeitungsgenauigkeit
• Modulares Design für hohe Fertigungsflexibilität und vereinfachtes Rüsten
• Beispielhafte Maximalmaße: Ø 2.000 mm / L 2.900 mm

Automatisierung

• Roboter-Automation: Front- oder Top-Loading
• Kundenspezifische Automationslösungen passend zu Produktionsanforderungen
• Beladung in den Arbeitsraum über Doppelgreifer für kurze Zylenzeiten
• Integration von Nebenprozessen: Entgraten, Waschen, Markieren
• Standardisierte Komponenten ermöglichen schnelle Installation und kurze Inbetriebnahme

Linear-Gantry (Automationsoption)

• Vollautomatisches Direkt-Beladen von oben für hohe Durchsatzleistung
• Gleichzeitige horizontale und vertikale Bewegung erhöht Handhabungseffizienz
• Top-Loading lässt Zugänglichkeit am Boden frei
• Optional als teleskopische Ausführung für niedrige Hallenhöhen erhältlich

Typische Bearbeitungsaufgaben

• Batteriebleche und strukturelle Batteriekomponenten
• Mega- und Giga-Gussteile für die Automobilindustrie
• Große Karosserie- und Strukturbauteile

Video / Präsentation
#OneStepAhead — das Präsentationsvideo demonstriert die Bearbeitungsfähigkeiten der G900-Baureihe und die Verarbeitungsoptionen für Mega- und Giga-Gussteile.

Technische Daten

• Hersteller: GROB-WERKE GmbH & Co. KG
• Baureihe: G900 (inkl. G920F4 und G920F5)
• 5-Achs-Bearbeitung: G920F5
• 4-Achs-Bearbeitung: G920F4
• Spindelkonfigurationen: zwei horizontal/vertikal angeordnete Spindeln; Einzelspindel-Option
• Tisch / maximale Werkstücklänge: bis zu 2.900 mm
• Max. Werkstückmaß (Beispiel): Ø 2.000 mm / L 2.900 mm
• Optimierte Achsantriebe für hohe Dynamik und kurze chip-to-chip Zeiten
• Temperaturmanagementkonzept für Bearbeitungsgenauigkeit
• Modulares Design für Fertigungsflexibilität und einfaches Rüsten
• Automationsoptionen: Roboter Front/Top, Doppelgreifer, Integration Entgraten/Waschen/Markieren, Linear-Gantry mit simultaner Horizontal-/Vertikalbewegung, teleskopische Ausführung
