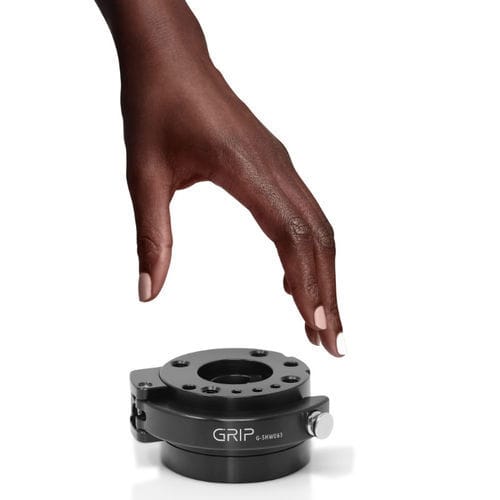

Pneumatischer Werkzeugwechsler SHW-P

für Robotermechanisch betätigter

Der SHW Connector ist ein neues Schnellwechselsystem mit integrierte Pneumatische Durchführungen und optimierter Verriegelung. Der Connector besteht aus einem Schubbolzen, der Oberteil und Unterteil verspannt. Bei der Verriegelung wird das Unterteil um den Verriegelungshub herangezogen. Durch die zusätzliche Montage einer Zentrierscheibe wird das Wechselsystem roboter- und/oder werkzeugseitig mittenzentriert. Die Montage ist im Oberteil (roboterseitig) und Unterteil (werkzeugseitig) möglich. Entdecken Sie jetzt die Vorteile des innovativen SHW Connector von GRIP: Integrierte pneumatische Durchführungen Schnittstelle nach DIN EN ISO 9409-1 Hohe Wiederholgenauigkeit < 0,02 mm Langlebig - über 5000 Wechselzyklen ohne Verlust der Wiederholgenauigkeit Hält hohen Belastungen bei geringem Eigengewicht stand Werkzeuglos durch integrierten Bedienhebel Verbesserter Bedienhebel mit reiner Klappbewegung Intuitive Bedienung: Mit einem Handgriff lös- und schließbar Leichtgewicht aus hochfestem Aluminium, eloxiert Integrierte Anbaufläche für Energiedurchführung Rastbolzen sichert den Handhebel gegen unbeabsichtigtes Lösen
