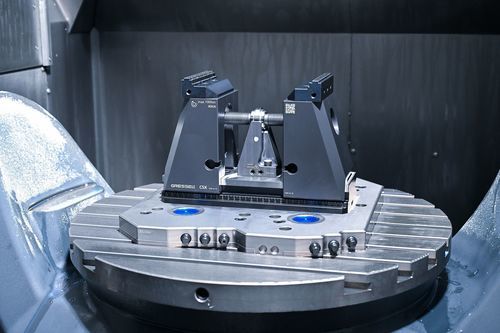

Schraubstock für Werkzeugmaschinen C5X

für 5-Achs-Werkzeugmaschinenmodulierbar5-Achs

Produktübersicht Die GRESSEL C5X zentrische Spannvorrichtung wurde für die Anforderungen der modernen 5‑Achsen CNC‑Bearbeitung entwickelt. Kompakte Bauform, hohe Spannkraft und beste Zugänglichkeit machen die C5X geeignet für 5‑Achsen‑Maschinen mit und ohne Palettenautomation. Die C5X nimmt alle GRESSEL 2.0 Systembacken auf und ermöglicht individuelle Greiflösungen. Große Grundspannhub und ein Schnellwechselspindelsystem erlauben ein schnelles Anpassen des Spannbereichs.

Hauptvorteile

• Beste Zugänglichkeit: Hochlagernde Backen und symmetrisches Design ermöglichen kollisionsfreie Bearbeitung von allen Seiten ohne Konsole.
• Modulares Design: Drei Höhen (S/M/L) und mehrere Grundkörperlängen für konfigurierbare Spannbereiche.
• Schneller Backenwechsel: Backen sind in Sekunden mit nur zwei Schrauben wechselbar.
• Hohe Spannkraft: Bis zu 40 kN für flexibles, präzises und wiederholbares Spannen ohne Vorspannung.
• Schneller Spindelwechsel & -verlängerung: Schnellwechselspindelsystem ermöglicht einfache Anpassung des Spannbereichs.

Kompatibilität und Modularität Alle GRESSEL 2.0 Systembacken sind mit der C5X Mittelspannvorrichtung kompatibel. Das umfangreiche C2.0 Backenprogramm und der große Backenbaukasten erlauben maßgeschneiderte Greifl ö sungen (wiederverwendbare Backen, prismatische Backen etc.). Schneller Backenwechsel und Schnellwechselspindel vereinfachen die Umrüstung.

Montage und Positionierung Die C5X bietet standardisierte Befestigungsvarianten für die Maschinenmontage. Ausrichtung und Fixierung sind auch mit dem GRESSEL Nullpunktspannsystem gredoc oder SCHUNK VERO‑S Positionierungsvarianten möglich. Zusätzliche Positionierungs‑ und Befestigungsbohrungen sind auf Anfrage lieferbar. Montageoptionen: Passschrauben, Präzisionsgleitblöcke, Spannklauen und Integration in Nullpunkt‑Systeme.

Verfügbare Ausführungen / Versionen Die C5X ist in drei Höhen (S / M / L) und mehreren Grundkörperlängen erhältlich. Typische Ausführungen:

• C5X-S (H = 142 mm)
• C5X-M (H = 181 mm)
• C5X-L (H = 252 mm)

Tabelle - Wichtige Daten auf einen Blick Größe | Spannkraft | Abmessungen (Grundkörper) | Gewicht
C5X-S L-320 mm | 0 – 40 kN | 320 x 125 x 142 mm | 26.1 kg
C5X-M L-320 mm | 0 – 40 kN | 320 x 125 x 181 mm | 32 kg
C5X-L L-320 mm | 0 – 40 kN | 320 x 125 x 252 mm | 42.6 kg
C5X-S L-400 mm | 0 – 40 kN | 400 x 125 x 142 mm | 29 kg
C5X-M L-400 mm | 0 – 40 kN | 400 x 125 x 181 mm | 35 kg
C5X-L L-400 mm | 0 – 40 kN | 400 x 125 x 252 mm | 45.5 kg
C5X-S L-500 mm | 0 – 40 kN | 500 x 125 x 142 mm | 32.5 kg
C5X-M L-500 mm | 0 – 40 kN | 500 x 125 x 181 mm | 38.5 kg
C5X-L L-500 mm | 0 – 40 kN | 500 x 125 x 252 mm | 49 kg
C5X-S L-600 mm | 0 – 40 kN | 600 x 125 x 142 mm | 36 kg
C5X-M L-600 mm | 0 – 40 kN | 600 x 125 x 181 mm | 42 kg
C5X-L L-600 mm | 0 – 40 kN | 600 x 125 x 252 mm | 52.5 kg
C5X-S L-800 mm | 0 – 40 kN | 800 x 125 x 142 mm | 43.2 kg
C5X-M L-800 mm | 0 – 40 kN | 800 x 125 x 181 mm | 49.1 kg
C5X-L L-800 mm | 0 – 40 kN | 800 x 125 x 252 mm | 59.7 kg

Anwendungen Die C5X ist für die 5‑Achsen‑Bearbeitung (OP10) und Palettenautomationsumgebungen ausgelegt und gewährleistet kollisionsfreien Zugang für komplexe 5‑seitige und 5‑Achsen‑Bearbeitungen. Hochlagernde Backen und das symmetrische Design ermöglichen Bearbeitung ohne zusätzliche Konsolen.

Technische Daten

• Modellfamilie: C5X (zentrische Spannvorrichtung für 5 Achsen)
• Spannkraft: 0 – 40 kN (max)
• Grundspannhub (groß): 120 mm
• Verfügbare Höhen: H = 142 mm (S), 181 mm (M), 252 mm (L)
• Verfügbare Grundkörperlängen: L = 320, 400, 500, 600, 800 mm
• Backenkompatibilität: GRESSEL 2.0 Systembacken (C2.0 Programm) — reversible Backen, prismatische Backen etc.
• Schneller Backenwechsel: Backen mit zwei Schrauben demontierbar
• Schnellwechselspindelsystem: schnelle Anpassung und Spindelverlängerung
• Oberhalb angeordnete Spindel: volle Spannkraft direkt auf das Werkstück
• Montageoptionen: standardisierte Maschinenbefestigungsvarianten; Passschrauben, Präzisionsgleitblöcke, Spannklauen; optionale Integration in GRESSEL gredoc Nullpunktspannsystem
• Gewichte und Abmessungen: siehe Tabelle oben
• Typische Verwendung: industrielle 5‑Achsen CNC‑Bearbeitung und Palettenautomation
