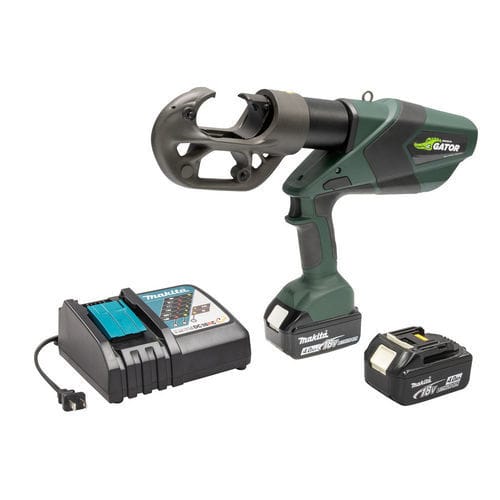

Elektrisches Crimpwerkzeug EK1240SLX

für Kabelschuhefür Steckverbindungfür Draht

Produktübersicht
Die EK1240SLX bietet eine 12-Tonnen-Kraft in einem pistolenförmigen, akkubetriebenen Werkzeug, das für den Einsatz im Feld an leistungsfähigen elektrischen Steckverbindern konzipiert ist. Die konfigurierbare Doppel-Tap-Aktivierung erfordert zwei aufeinanderfolgende Abzüge des Auslösers, um einen Zyklus zu starten, und reduziert so unbeabsichtigte Betätigungen beim Positionieren. Ergonomische Gewichtsreduktionen verbessern die Handhabung bei wiederholten Einsätzen. Die IntelliCRIMP®-Technologie überwacht bei jedem Zyklus die Crimpkraft und gibt visuelle sowie akustische Warnungen aus, wenn der Druck unter die Spezifikation fällt, und unterstützt so konstante, UL-classifizierte Verbindungen bei Verwendung zugelassener Matrizen.

Merkmale

• Verlängerte Lebensdauer — Bis zu 35 % längere Lebensdauer gegenüber der Vorgängergeneration.
• Leichter Kopf — Kopf ist 20 % leichter für bessere Handhabung und weniger Ermüdung.
• Verbesserte Crimp-Konsistenz — Integrierte gerillte Führung sorgt für Ram-Ausrichtung und wiederholbare Crimps.
• IntelliCRIMP®-Überwachung — Kontinuierliche Kraftüberwachung mit visuellen und akustischen Warnungen.
• Konfigurierbare Doppel-Tap-Aktivierung — Minimiert unbeabsichtigte Zyklen während der Einrichtung.
• Automatic Retraction Stop (ARS) — Zieht sich nur bei Bedarf zwischen den Crimps zurück, um Zykluszeiten zu verkürzen.
• Matritzenkompatibilität — Kompatibel mit P- und U-Form Matrizen.
• Drahtlose Konnektivität — Verbindet mit mobilen Geräten für Daten und Diagnostik.

Bestellinformationen (Modelle / Varianten)

• EK1240SLX11 — Leichter 12-Tonnen-Crimper, 120V-Ladegerät, zwei 18V 4.0Ah Akkus (Standardausstattung: Akku 05167; Ladegerät 52178 120V).
• EK1240SLX12 — Leichter 12-Tonnen-Crimper, 12V-Ladegerät, zwei 18V 4.0Ah Akkus (Standardausstattung: Akku 05167; Ladegerät 52180 12V).
• EK1240SLX22 — Leichter 12-Tonnen-Crimper, 230V-Ladegerät, zwei 18V 4.0Ah Akkus (Standardausstattung: Akku 05167; Ladegerät 52179 230V).
• EK1240SLXB — Leichter 12-Tonnen-Crimper (nur Werkzeug).

Support-Dokumente

• 300102994 EK1240SLX Operation Manual English.pdf (1.58 MB)
• G1113 EK1240SLX Datasheet Final ADA.pdf (2.58 MB)
• Warranty & Return Policy (referenced document)

Spezifikationen
Sub Brand: Gator
Typ: Matrizen-Crimper (Pistolenstil)
Anwendung: 12-Tonnen-Sertissage für schwere elektrische Steckverbinder
Norm: C/US UL Classified (mit zugelassenen Matrizen)
Kabelgröße: 8 AWG - 750 Kcmil (Cu & Al)
Öffnungsgröße: 1,65 in (42 mm)
Gesamtlänge: 16,25 in (413 mm)
Crimpkraft: 24.000 lbs (106 kN)
Crimpkapazität: bis zu 750 Kcmil (MCM) Cu & Al
Steckverbindertyp: farbcodierte Ösen und Verbindungstücke
Gewicht: 13,5 lb
Stromversorgung: Makita® Akkus (z. B. 18V 4.0Ah in ausgewählten Kits enthalten)

Technische Daten

• Output: 12-Tonnen-Crimpkraft (24.000 lbs / 106 kN)
• Crimpkapazität: bis zu 750 Kcmil (MCM) für Kupfer und Aluminium
• Kabellbereich: 8 AWG bis 750 Kcmil (Cu & Al)
• Öffnungsgröße: 1,65 in (42 mm)
• Gesamtlänge: 16,25 in (413 mm)
• Gewicht: 13,5 lb
• UL-classified bei Verwendung zugelassener Matrizen (kompatibel mit Burndy®, Anderson®, Blackburn®, ILSCO®, Thomas & Betts®, Panduit®, Penn Union®)
• IntelliCRIMP®-Überwachung mit visuellen und akustischen Warnungen
• Konfigurierbare Doppel-Tap-Aktivierung zur Reduzierung unbeabsichtigter Betätigungen
• Automatic Retraction Stop (ARS) zur Verkürzung der Zykluszeit
• Kompatibel mit P- und U-Form Matrizen
• Betreibt mit Makita® Akkus (Varianten je nach Ladegerät)
