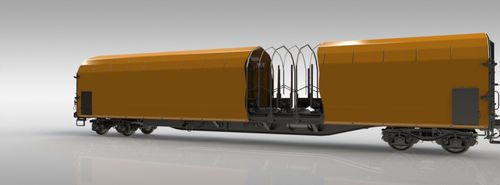

Transporter auf Rädern Rils-y 653

für Spulen

Merkmale

• Flachwagen ausgelegt für den Transport von Drahtspulen, die vor Witterung geschützt werden müssen.
• Ausgestattet mit einem Sattelrahmen zur Aufnahme der Spulen; Kontaktflächen der Sättel sind mit 35 mm Eichenholz belegt. Am seitlichen Sattelrahmen sind 6 Paare von Stützen angebracht, insgesamt 24 Stützen.
• Die Kontaktflächen der Stützen sind mit Kunststoff überzogen, um die Spulen zu schonen.
• Die Konstruktion des Wagens entspricht den Anforderungen von TSI, EN und UIC und trägt die TEN GE-Kennzeichnung für den Betriebsverkehr.

Leistungsmerkmale

• Drahtspulen können in zwei Lagen von oben per Kran geladen werden (erste Lage: 13 Stk., zweite Lage: 12 Stk.).
• Die erste Lage wird auf dem Sattelrahmen platziert, die zweite Lage wird darüber geladen.
• Die Spulen werden seitlich durch seitlich verstellbare Stützen im 50 mm Raster gesichert.

Ladeschema
Ein Ladeschema ist auf der Produktseite verfügbar und zeigt die Platzierung der Spulen und die Anordnung der Sättel.

Technische Daten

• Achslast: 22,5 t / Achse
• Spurweite: 1 435 mm
• Ladeprofil: G1-TSI
• Bremssystem: S
• Bremstyp: GP-A (K)
• Max. Geschwindigkeit bei 90,0 t: 100 km/h
• Max. Geschwindigkeit (leer): 120 km/h
• Klimaklasse: T1
• Rmin: 50,0 m
• Länge über Puffer: 20 000 mm
• Ladefläche Länge (zwischen Stirnwänden): 18 510 mm
• Ladebreite (Sättel): 2 200 / 1 150 mm
• Ladebreite (Stützen): 2 400 / 1 200 mm
• Leergewicht: Max. 30,0 t
• Nutzlast: ~ 60,0 t
• Ladehöhe (Sattelauflagen): 1 200 mm ab T.O.R.
• Drehgestelltyp: Y25Ls1-K
