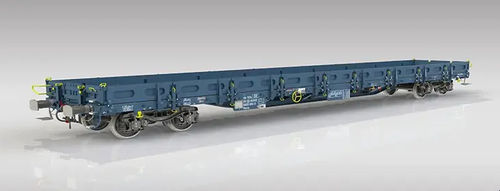

Transporter auf Rädern Rens

für die StahlindustriePlattformfür Container

Merkmale

• Geeignet für den Transport langer metallurgischer Erzeugnisse (Stahlrohre, Profile, Bleche), Stückgut, Baustoffe sowie für Fahrzeuge auf Rädern.
• Ausgeführt mit 2 klappbaren kleinen vorderen Klappen, 8+8 verkürzten oder standard klappbaren Pfosten (Variante) und 9+9 klappbaren Seitenklappen.
• Boden aus Metall serienmäßig; Holzboden als Variante möglich.
• Konstruktion erfüllt TSI-, EN- und UIC-Normen; TEN GE-Kennzeichnung für den Fahrzeugeinsatz.
• Untergestell entspricht EN 12663-2 und ist auch für den Einsatz im Wagontyp Rglns zum Transport von 3 x 20' oder 1 x 40' + 1 x 20' Containern ausgelegt.

Fähigkeiten

• Be- und Entladung von oben per Kran, von den Seiten nach Umlegen der Seitenpfosten und Seitenklappen oder von vorn nach Umlegen der vorderen Klappen zur Bildung einer Übergangsplattform.
• Ladesicherung am Wagen möglich in verschiedenen Ausführungen gemäß UIC-Vorschriften.

Ladeschema
a-a | (m) | (t) | Δ Δ t
a-a | 2 | 36 | 37
b-b | 5 | 40 | 44
c-c | 9 | 42 | 52
d-d | 15 | 52 | 65
e-e | 18 | 65 | 28

Parameter
Radsatzlast: 22,5 t
Spurweite: 1435 mm
Gleisbild: G1+GI1 – TSI WAG, EN 15273-2
Bremssystem: "S"
Bremstyp: GP-A (K)
Max. Geschwindigkeit (leer oder ≤14,5 t/Radsatz): 120 km/h
Max. Geschwindigkeit (≤22,5 t/Radsatz): 100 km/h
Klima-Bedingungen: T1, T3 – TSI WAG
Minimaler Kurvenradius (einzeln entkuppelter Wagen): 50 m
Länge über Puffer: 19 900 mm
Eigengewicht: ~24,9 t
Nutzlast: ~65,1 t
Ladehöhe des Bodens: 1198 mm
Höhe vorderer und seitlicher Klappen (über Boden): ~554 mm
Pfostenhöhe (über Boden): ~564 mm verkürzt; ~1337 mm Standard
Lade Länge: 18.502 mm
Ladebreite: 2650 mm
Ladefläche: ~49 m²
Bodenmaterial: Metall (Holzvariante möglich)
Drehgestelltyp: Y25Lsd-KP1V

Technische Daten

• Modellname: Rens
• Radsatzlast: 22,5 t
• Spurweite: 1435 mm
• Gleisbildstandard: G1+GI1 – TSI WAG, EN 15273-2
• Bremssystem: "S"
• Bremstyp: GP-A (K)
• Max. Geschwindigkeit (leer oder ≤14,5 t/Radsatz): 120 km/h
• Max. Geschwindigkeit (≤22,5 t/Radsatz): 100 km/h
• Klima-Bedingungen: T1, T3 – TSI WAG
• Minimaler Kurvenradius (einzeln entkuppelter Wagen): 50 m
• Länge über Puffer: 19 900 mm
• Eigengewicht: ca. 24,9 t
• Nutzlast: ca. 65,1 t
• Ladehöhe des Bodens: 1198 mm
• Höhe vorderer und seitlicher Klappen: ca. 554 mm
• Pfostenhöhen: ~564 mm (verkürzt), ~1337 mm (Standard)
• Lade Länge: 18.502 mm
• Ladebreite: 2650 mm
• Ladefläche: ~49 m²
• Bodenmaterial: Metall (Holzvariante möglich)
• Drehgestelltyp: Y25Lsd-KP1V
• Normen/ Konformität: TSI, EN, UIC; EN 12663-2 für Untergestell; TEN GE-Kennzeichnung
