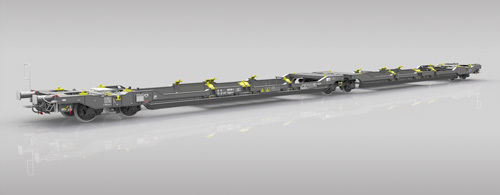

Transporter auf Rädern Sdggmrss

Plattformfür Container

Merkmale

• Dieser zweiplattformige Gelenkwagen auf drei Drehgestellen gehört zur neuen Baugruppe von Intermodalwagen.
• Geeignet zum Transport von Sattelaufliegern mit Hülle nach Kompatibilitätscode "e" gemäß IRS 50596-5.
• Ebenso geeignet für ISO-Container (20', 30', 40' und 45') und Wechselbehälter nach ISO 668, UIC 592 und IRS 50596-6.
• Konstruktion erfüllt TSI-, EN- und UIC-Normen und trägt die TEN GE-Kennzeichnung für den Verkehrsbetrieb.
• Entspricht IRS 50596-6 und führt die Kennzeichnungen "C" und "P" mit Hüllenkompatibilitätscode "e".
• Untergestell entspricht EN 12663-2.

Einsatzmöglichkeiten

• Container der Klasse 1 – 1C, 1CC, 1CX, 1B, 1BB, 1BX, 1A, 1AA, 1AX, 1EE gemäß ISO 668.
• Symmetrische und asymmetrische Wechselbehälter gemäß IRS 50592.
• Sattelauflieger mit Hülle nach Kompatibilitätscode "e" (IRS 50596-5).

Beladung
Die Belademöglichkeiten entsprechen dem bereitgestellten Beladeplan; für genaue Platzierung und Achslastverteilung den Plan beachten.

Parameter
Achslast: 22,5 t
Spurweite: 1.435 mm
Fahrgarnitur-Grenzprofil: G1+GI1 – TSI WAG
Bremssystem: "S" oder "SS"
Bremsentyp: GP-A (K)
Max. Geschwindigkeit, SS-Betrieb (bis 20 t/Achse): 120 km/h
Max. Geschwindigkeit, S-Betrieb (bis 14,5 t/Achse): 120 km/h
Max. Geschwindigkeit, S/SS-Betrieb (bis 22,5 t/Achse): 100 km/h
Klimazonen: T1, T3 – TSI WAG
R_min (Einzelwagen): 75,0 m
Länge über Puffer: 34,200 mm
Eigengewicht: ~ 35,0 t
Nutzlast: ~ 100,0 t
Ladehöhe der Container: 1,155 mm
Drehgestelltyp: Y25Ls(s)di(f)-KC1(V)

Technische Daten

• Achslast: 22,5 t
• Spurweite: 1.435 mm
• Fahrgarnitur-Grenzprofil: G1+GI1 – TSI WAG
• Bremssystem: "S" oder "SS"
• Bremsentyp: GP-A (K)
• Max. Geschwindigkeit (SS-Betrieb, bis 20 t/Achse): 120 km/h
• Max. Geschwindigkeit (S-Betrieb, bis 14,5 t/Achse): 120 km/h
• Max. Geschwindigkeit (S/SS-Betrieb, bis 22,5 t/Achse): 100 km/h
• Klimazonen: T1, T3 – TSI WAG
• R_min (Einzelwagen): 75,0 m
• Länge über Puffer: 34,200 mm
• Eigengewicht: ~ 35,0 t
• Nutzlast: ~ 100,0 t
• Ladehöhe der Container: 1,155 mm
• Drehgestelltyp: Y25Ls(s)di(f)-KC1(V)
