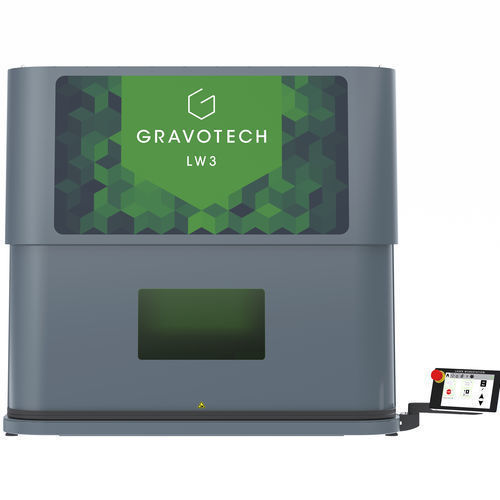

Lasermarkiermaschine LW3 GREEN

PapierHolzMetall

Produktbeschreibung
Der Gravotech LW3 ist eine industrielle Laserstation in Gehäuse Klasse 1, ausgelegt für direkte Teilekennzeichnung großer Bauteile. Kompatibel mit Fiber, MOPA, DPSS/Hybrid und Green Quellen, bietet der LW3 ein großes Innenvolumen (bis ca. 628 mm Höhe), Automatisierungsfunktionen und eine sichere Arbeitsplatzumgebung für präzise Markierungen in der Produktion.

Hauptmerkmale

• Hohe Markierkapazität: Standard-Markierfläche 300 x 300 mm; ZX-Brücke optional zur Erweiterung bis 875 x 300 mm; Innenhöhe zum Einlegen hoher Bauteile (≈ 628 mm).
• Mehrere Laser-Technologien: Unterstützung für Fiber, MOPA, DPSS/Hybrid und Green zum Markieren von Metallen, Kunststoffen und unterschiedlichen Oberflächen; geeignet für DPM, Seriennummern und mehrstufige Gravuren.
• Produktionsorientiertes Design: integriertes 7"-Touchscreen zur lokalen Auftragswahl, automatische 3-seitige Tür mit Sicherheitssensoren, optionale Rollen/ Trolley und robuste Positioniertabelle.

Highlights

• ZX-Brücke Option zur Erweiterung der X-Achse und der effektiven Markierfläche.
• Motorisierte Z-Achse (Standardhub 295 mm; 575 mm mit ZX) und programmierbare Positionierung.
• Automatische 3-seitige Tür: Schließt beim Start des Markiervorgangs und öffnet nach Abschluss; großes Schutzfenster zur Sichtkontrolle ohne Schutzbrille, sofern sicher.
• Optionales 3D-Markiermodul für schräge oder gewinkelte Flächen.
• Vorbereitet für die Integration von Absaug-/Filteranlagen zur Rauch- und Partikelabsaugung.

Typische Anwendungen

• Spurverfolgung und DPM an großen Industriebauteilen (Automobil, Luftfahrt, Maschinenbau).
• Permanentkennzeichnung: Seriennummern, 1D/2D-Codes (DataMatrix), Chargenmarkierung und Logos.
• Personalisierung und Mittelserienproduktion mit Bedarf an mehrpositions- oder mehrschichtigen Markierungen.

Caractéristiques / spécifications techniques

• Modell: LW3
• Marke: Gravotech
• Laserquellen: Fiber (1064 nm), MOPA (1064 nm), DPSS/Hybrid (1064 nm), Green (532 nm)
• Typische Leistungen: Fiber 20W/30W/50W; MOPA 30W/60W; DPSS/Hybrid 10W/20W; Green 5W/10W
• Standard-Markierfläche: 300 x 300 mm (linsenabhängig); mit ZX-Brücke: bis zu 875 x 300 mm
• Beispiel-Linsenfelder: F100 65 x 65 mm; F160 110 x 110 mm; F254 175 x 175 mm; F330 205 x 205 mm; F420 300 x 300 mm
• Max. Objektgröße (L x B x H) ca.: 810 x 720 x 628 mm (abhängig von Brennweite)
• Z-Hub: 295 mm Standard (575 mm mit ZX); X-Hub (ZX): 575 mm
• Markiergeschwindigkeit: bis zu 4000 mm/s (abhängig von Kopf und Parametern)
• Max. Objektgewicht auf Tisch: ca. 50 kg (anwendungsabhängig)
• Lasersicherheit: Klasse 1 bei geschlossener Tür; Klasse 2M bei geöffneter Tür (Aiming-Diode)
• Maschinenabmessungen (L x B x H) freistehend: 1213 x 1023 x 1120 mm; mit Trolley: 1213 x 1023 x 2120 mm
• Maschinengewicht (typisch): mit Z-Achse ≈ 160 kg; mit ZX-Brücke ≈ 200 kg
• Leistungsaufnahme (typ.): ≈ 800 W; Nennspannung: 100–240 V AC
• Schnittstellen & Software: Ethernet TCP/IP, RS232, USB, Terminal Block I/O (8 in / 8 out), Lasertrace und Gravostyle™ Kompatibilität
• Optionen: ZX-Brücke, 3D-Modul, Absaug-/Filterintegration, Trolley, verschiedene Linsen
